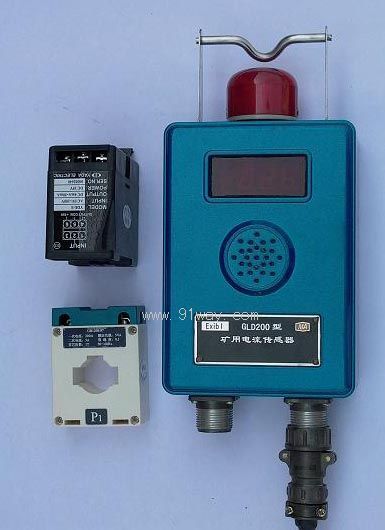

GLD200矿用电流传感器产品详细说明：

GLD200矿用电流传感器是为了监控井下设备的工作电流变化而研制的专用仪表。该传感器能自动将矿井设备电流转变为标准电信号输送给关联设备，具有就地显示电流值的功能。

GLD200矿用电流传感器主要参数：
基本测量误差：±0.2% FS
显示方式：四位红色数码管显示
信号输出频率：200 Hz~ 1000Hz
该输出线性对应0 ~ 200A或0 ~ 800A
信号带载能力：≥500Ω 采样方式：感应式
元件检测反映速度：≤ 30s 元件寿命：≥ 2年
工作电压：9 V~ 24V DC 工作电流：≤70mA（18V DC）
防爆型式：Exib I

GLD200矿用电流传感器的用方法
1、接线：输出接线严格按照以下所标颜色接线。
a. 传感器接线说明
红色线—电源正极(航空插头1号针)
黑色线—电源负极(航空插头2号针)
黄色线—频率信号（电流型）输出(航空插头3号针)
绿色线—断电信号（电流型）输出(航空插头4号针)
b. 传感头的接法
a) 在开关柜接线腔中，将要检测的导线穿过电流互感器；
b) 互感器根据检测到流过检测导线的电流大小输出0～5A的电流信号，将该电流信号接到电流变送器上；
c) 电流变送器将0～5A的电流信号转换成4～20mA的本安信号输出，该本安信号接到传感器的输入航空插座上。
2、遥控器：按键功能如下：
“ 选择键 ”：选择调试功能。
“ 确认键 ”：确认选择参数，选择好参数后按此键，意味着当前调校功能的参数将存入存储器，并完成调试工作。
“ △ ”：上升键—按1次上升键，调试数据加1；
“ ▽ ”：下降键—按1次下降键，调试数据减1；
△ 注意：一旦对仪器部分参数进行了调节，在断电前，必须按动遥控器的选择键，使功能提示显示消失，否则，调节后的参数未存入存贮器，造成本次调节无效!!!
