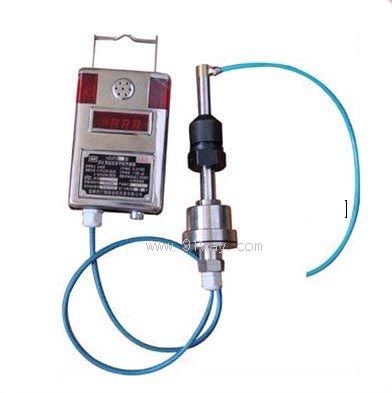

GJH100矿用红外甲烷传感器产品详细说明：

GJH100矿用红外甲烷传感器以多功能超低功耗单片机MSP430为中央处理单元,由放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：

传感器电路采用单片机设计，能就地检测显示甲烷浓度值，同时输出频率信号(电流信号)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。传感器的电源电路采用开关电源，整机功耗低，有利于延长分站和传感器之间的传输距离。

GJH100矿用红外甲烷传感器探头的设计充分考虑了恶劣的环境条件采用过滤处理方式，能有效过滤管道中的水和其它杂质，保证测量的准确性

GJH100矿用红外甲烷传感器技术特征
1、环境条件
温度：0℃～40℃；
相对湿度：≤98%RH ；
大气压力：80kPa～116kPa；
风速：0m/s～8m/s ；
含有瓦斯或煤尘爆炸危险的煤矿井下。
2、主要技术指标：
测量范围： 0.0%CH4～100.0%CH4
基本测量误差: 0.0%CH4～1.0%CH4 ≤±0.06%CH4
1.0%CH4～100%CH4 ≤真值的±3%
显示方式：四位红色数码管显示
第一位：功能显示; 1-调零 2-调灵敏度 3-调报警点 4-调断电点 5-调断电恢复值 6-自检
后三位：测量数值显示;(％CH4)
信号输出：200Hz～1000Hz（1.00mA-5.00mA）线性对应0%CH4～100%CH4 信号有效带负载能力：0～500Ω
采样方式：扩散式
响应速度：≤20S
元件寿命：5年
工作电压：18V 电源波动范围：9V.DC～24V.DC
本安参数： Ui：DC18V Ii：500mA；Ci：3.3uF Li：47uH。
防爆等级：ExibⅠ矿用本质安全型
最大传输距离：2km，传感器到分站及电源箱的配接电缆为具有安标证并在有效期内，电缆分布参数：分布电容：≤0.06μF/km；分布电感：≤0.8mH/ km；直流电阻：≤12.8Ω/km)。
3、GJH100矿用红外甲烷传感器外型特征：
外壳材料：不锈钢 外壳颜色：金属光泽 外形尺寸：250×150×60(mm3)
重 量：1.67kg
