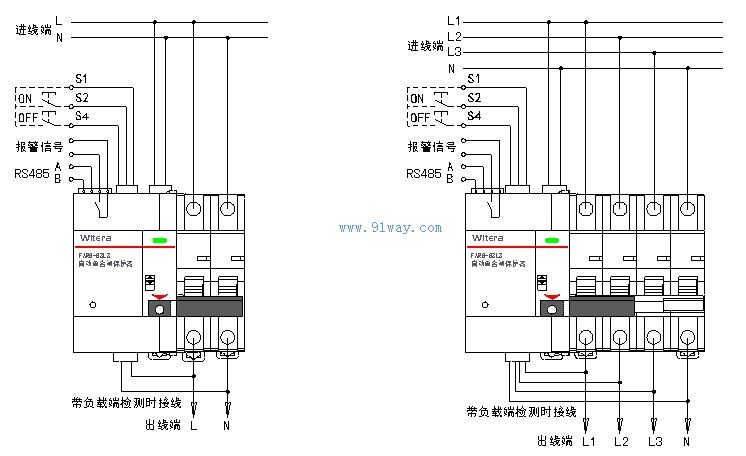

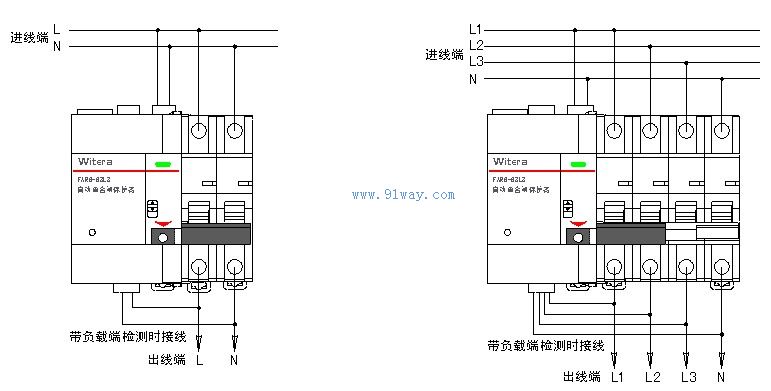

接线方式：

3P+N/4P 三相四线制

1P+N/2P 单相

额定工作电压（Un）：

3P+N/4P 400V AC / 50Hz

1P+N/2P 230V AC / 50Hz

过载短路保护

C型5In～10In、D型10In～14In

断路器分断能力(Icn)

10KA

不允许合闸绝缘电阻 L/N－PE (rD):

8 kΩ(30mA) / 2.5 kΩ(100/300/500mA)

允许合闸绝缘电阻 L/N-PE (rDo):

16 kΩ(30mA) / 5 kΩ(100/300/500mA)

介电强度:

2500VAC 1分钟

耐压水平 (Uimp):

4KV

机械寿命：

6000次，3次/分钟

动作时间：

< 1s(不包含延时)

防护等级：

IP20

工作温度：

-5℃~40℃

耐热性：

55℃ - 湿度95%

闭锁故障报警触点特性：

1常开,50VDC(200mA)

自动重合：

自动状态下，检测负载端，符合合闸要求延时5s自动重合闸；合闸不成功，检测负载端，符合合闸要求延时15s第二次重合闸，不成功，检测负载端，符合合闸要求延时30s第三次重合闸，不成功，进入闭锁状态，闭锁报警触头接通发出报警信号。15min后自动解除闭锁状态按重合流程循环动作。

（负载端检测不符合合闸要求或合闸后5S内再次跳闸定义为合闸不成功）

解除闭锁：

在排除漏电故障后，直接手动合闸或按远程合闸按钮（有远程控制功能时）合闸，解除闭锁；或者等待15min后自动解锁。

手动/自动操作：

将【手动/自动】拨到自动模式，用手将断路器分闸，默认为故障跳闸，将自动重合；按下远程分闸按钮时分闸，并进入闭锁状态。

将【手动/自动】拨到手动模式，自动重合及远程控制功能失效，可以手动分闸或合闸。

安全挂锁：

分闸状态时可挂锁，锁径Φ4mm。

通讯：

标准RS485通讯接口，符合DL/T《剩余电流动作断路器通信规约》要求；可实现远程控制，能远距离进行分、合闸及查询运行状况等智能化管理。
