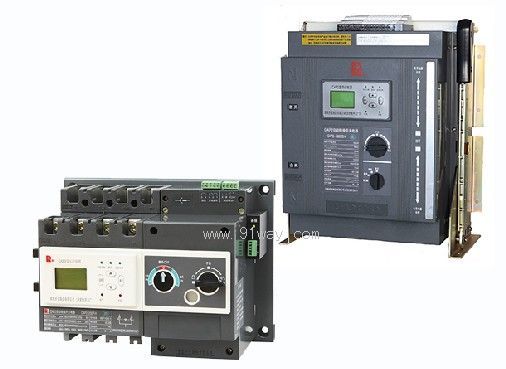

CAP2系列自动转换开关电器产品详细说明：

CAP2系列自动转换开关电器（以下简称为装置）为PC级三段式自动转换开关电器，主要用于交流50Hz，额定电压400V及以下，额定工作电流至1600A的两路中性点接地电源系统（常用电源和备用电源或常用电源和发电电源）中，因一路电源发生异常而进行电源之间的切换，保证其供电的可靠性和安全性。
装置具有“常用电源”、“断开位置”和“备用电源”三个工作位置，具备较高的接通分断能力，既可满足带常规负载的转换，也可以满足带高感抗或大电机负载转换，同时由于具有较高的短时耐受电流能力，无需特定的SCPD，不影响电路内的选择性，同时也能满足在大容量电源侧的应用。

符合标准GB/T14048.11。

壳架代号		125							250					630					1600
型号		CAP2 -32	CAP2 -40	CAP2 -50	CAP2 -63	CAP2 -80	CAP2 -100	CAP2 -125	CAP2 -140	CAP2 -160	CAP2 -200	CAP2 -225	CAP2 -250	CAP2 -315	CAP2 -350	CAP2 -400	CAP2 -500	CAP2 -630	CAP2-400b	CAP2-630b	CAP2 -800	CAP2-1000	CAP2-1250	CAP2-1600
额定工作电流Ie（A）		32	40	50	63	80	100	125	140	160	200	225	250	315	350	400	500	630	400	630	800	1000	1250	1600
额定工作电压Ue（V）		400/50Hz
额定绝缘电压Ui（V）		800																	1000
额定冲击耐受电压Uimp（kV）		8																	12
极数		3、4
使用类别		AC-33B（10Ie接通/10Ie分断）
额定短时耐受电流Icw（kA/s）		10/0.2							10/0.5					25/0.5					42/0.5
		8/0.5							8.5/1					20/1
		5.5/1							4.9/3					11.5/3
		3.175/3							2.2/20					4.9/20
额定短路接通能力Icm（kA）		20							30					50					75
转换动作时间（s）		1.5							2					3					1.5
额定控制电源电压Us（V）		230/50Hz
操作循环次数（次）	不通电流	8500							7000					3000					4000
	通电流	1500							1000					1000					1000
	总计	10000							8000					4000					5000
外形尺寸（mm）宽×高×深		238×165×179							311×236×202					408×310×224					340×416×310
