产品简介:
(点击小图查看大图)
SRMQ2/63-225末端型双电源自动转换开关产品详细说明:

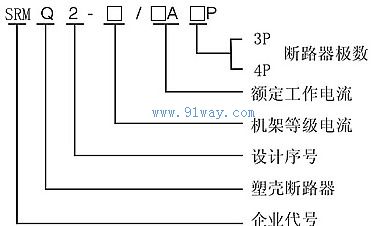

型号含义
SRMQ2/63-225末端型双电源自动转换开关型号说明

适用范围及特点
SRMQ2自动电源切换开关(以下简称切换开关)适用于交流50HZ额定工作电压380V、额定工作电流63A - 225A双电源供电系统,用自动或手动操作方式完成常用电源与备用电源之间的切换。该切换开关主要用于医院、商店、银行、化工、冶金、高层建筑、军事设施等重要场合。

正常工作条件
1、安装的海拔高度不应超过2000米。
2、周围环境温度上限不高于+40℃,下限不低于-5℃,24小时平均值不超过+35℃。
3、大气的相对湿度在周围空气温度为+40℃时不超过50%,在较低的温度下,可以有较高的湿度,应考虑到温度变化会发生产品表面的凝露。
4、无爆炸危险的介质,且介质无足以腐蚀和破坏绝缘的气体与尘埃。
5、无显著摇动和冲击震动的地方。

安装及使用方法
接线时,常用电源N应接入常用电源执行断路器QN,备用电源R应接入备用电源执行断路器QR。当QN和QR为四线断路器时,接线方式按接线图,其中QN和QR的1、3、5为三相(A、B、C)进线端,2、4、6为三相出线端,7为零线(N)进线端,8为零线出线端。若选用断路器为三极断路器,则必须将常用电源(N)的零线NN和备用电源(R)的零线NR同时接到三极专用接零线端子KG上。具体操作见接线图。双电源切换开关自动控制器的工作电源取断路器QN和QR的进线端A相和零线N,若选用断路器为三极断路器时,必须要接零线NN和NR,该三极专用接线零端子在两台断路器中间,在自动电源切换开关安装,接线过程中,切不要把原接在断路器进线端
的本机控制器线忘掉,碰断或短路等。
1、常用零线
2、备用零线
3、指示灯公用端
4、常用指示灯
5、备用指示灯

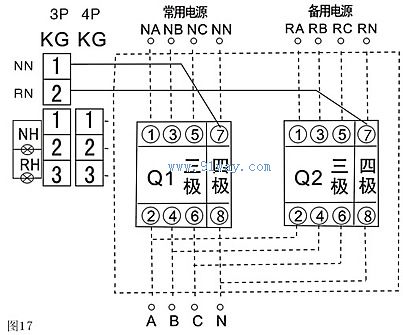

SRMQ2/63-225末端型双电源自动转换开关接线图

SRMQ2/63-225末端型双电源自动转换开关
