产品简介:
(点击小图查看大图)

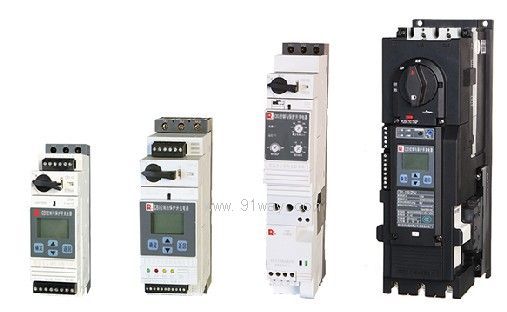

CB1系列控制与保护开关电器产品详细说明:
CB1系列控制与保护开关电器(以下简称CB1)将断路器、接触器、过载继电器以及隔离器的主要功能集成一体,具有短路分断能力高、使用寿命长、协调配合特性好、保护功能全、智能化程度高、系统设计简化、安装调试方便、节能节材等特点,有效的减少了电机控制系统中的产品种类、规格及数量,解决了分立元件之间的协调配合特性问题,是低压配电与控制系统中一种理想的基础元件。

CB1系列控制与保护开关电器主要用于交流50Hz,额定工作电压400V、690V,额定电流自0.15A至125A的电动机的控制与保护,适用于频繁操作控制,能够接通、承载、分断正常条件下包括规定的运行过载条件下的电流,且能够接通在规定时间内承载并分断规定的非正常条件下的电流,如短路电流。

CB1系列额定工作电压AC400、690V/50Hz
CB1系列额定工作电流12A、32A、125A
CB1系列极数为三极
CB1系列具有隔离功能
CB1系列使用类别为AC-43
CB1系列具有隔离功能
CB1系列符合以下标准
IEC60947-1及GB 14048.1 总则
IEC60947-6-2及GB 14048.9 控制与保护开关电器(设备)
CB1系列控制与保护开关电器获国家强制性产品认证CCC标志。

2.正常使用条件
周围空气温度-5℃~+40℃,且24h的平均值不超过+35℃;
安装地点的海拔不超过2000m;
空气的相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以允许有较高的相对湿度,例如20℃时达到90%,对由于温度变化偶尔产生的凝露应采取特殊的措施;
污染等级为3级;
主电路安装类别为Ⅲ,辅助控制电路为Ⅱ;
CB1系列应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

项目 技术参数
型号 CB1-12 CB1-32 CB1-63 CB1-125
主电路 约定自由空气发热电流Ith(A) 12 32 63 125
额定工作电流Ie(A) 12 32 63 125
使用类别 AC-43
额定工作电压Ue(V) AC400,690/AC50Hz
额定绝缘电压Ui(V) 690 800
额定冲击耐受电压Uimp(kV) 6 8
极数 3
额定运行短路分断能力Ics(kA) AC400V 50 150
AC690V 4 15
总分断时间(ms) 3
智能控制器(脱扣器) 脱扣器额定电流Iet(A) 0.6 1.4 5 12 18 32 63 125
整定电流范围Ir1(A) 0.15~0.6 0.35~1.4 1.25~5 3~12 4.5~18 8~32 32~63 63~125
整定电流范围代号 R1 R2 R3 R4 S1 S2 T U
对应Iet的被控制电动机最大额定功率Pe(kW) AC400V 0.12 0.37 1.5 5.5 7.5 15 30 55
AC690V 0.25 0.75 3 7.5 11 22 30 110
控制特性 额定控制电源电压Us(V) AC230/AC50Hz
最大功耗(W) 4 7
动作时间(ms) 闭合 <85
断开 <75
机械寿命(万次) 1200 500
电气寿命(AC-43)(万次) AC690V 4
AC400V 150 120 100
操作频率(次/h) 1200(负载因数为40%) 600(负载因数为40%) 1200(负载因数为25%)
辅助触头 输出数量 ZA控制器:3NO3NC;ZL、ZP、ZM、ZF、EJ、EF、ES控制器:1NO1NC
输出容量 详见样本
外壳防护等级 前面板 IP40
接线区域 IP20 -
注1:额定工作电压为AC690V时,应使用相间隔板;
注2:CB1-32、63在AC690V时,最大工作电流分别为21A、45A,控制器整定电流Ir1不应大于最大工作电流;
注3:EJ、EF、ES控制器适用于CB1-12、32。
