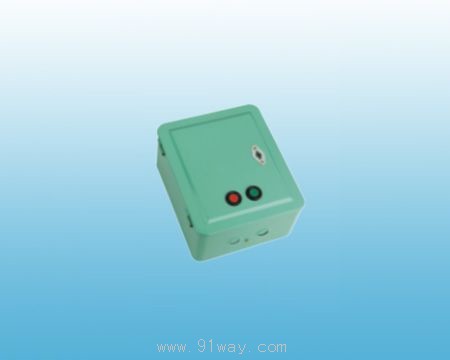

 产品名称： QZ73系列综合电磁起动器
型号规格： QZ73系列综合电磁起动器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 磁力起动器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
QZ73系列综合电磁起动器产品详细说明：
QZ73系列综合电磁起动器

QZ73系列综合电磁起动器型号说明

QZ73系列综合电磁起动器技术参数

1.综合起动器元件种类及数量

　 QZ73-1 QZ73-2 QZ73-3 QZ73-4 QZ73-5 QZ73-6 QZ73-7 QZ73-8 QZ73-9 QZ73-10
CJT1-40交流接触器 - - - - - - 1 1 1 1
1 1 1 1 1 1 - - - -
JRO-40热继电器 1 1 1 1 1 1 1 1 1 1
RL1-15熔断器 3 5 3 - 3 - 2 - - -
RL1-60熔断器 - -3 3 - 3 3 3 3 - -
HZ10-10/2组合开关 - 1 - - - - 1 - - -
HZ3-133组合开关 1 - - - - - - - - -
BK-50变压器 - - - - - - 1 - - -
LA2按钮 - - - - 2 2 - - 2 2
RL1-60熔断器 - - - 3 - 3 3 3 3 3

2.综合起动器特性

综合起动器型号 热继电器额定电流(A) 额定电流调节范围(A) 熔断器额定电流(A)
QZ73-1,2,4,6 1,1.6, 2.5,4,6.4 0.64-1
1-1.6
1.6-2.5
2.5-4
4-6.4		 2,4
4,5,6
6,10
10,15
15
QZ73-3,5,7 10
16		 6.4-10
10-16		 20,25,30,35,40,50
QZ73-3,5,7,8,9,10 25 16-25 50,60

>>性能参数
综合起动器控制电动机最大功率

型号 吸引线圈电压 控制电动电大功率(kw)
220V 380V
QZ73-1 127,220,350 1.8 3.2
QZ73-2 36,380 - 3.2
QZ73-3 36,380 - 10
QZ73-4 220,380 1.8 3.2
QZ73-5 5.8 10
QZ73-6 1.8 3.2
QZ73-7 5.8 10
QZ73-8 - 12.5
QZ73-9 7
QZ73-10 7

4.综合起动器技术性能

型号 热继电器额定电流(A) 控制电动机最大功率(KW) 整定电流调节范围(A)
220V 380V
QZ73-1,2,4,6 1.1 1.8 3.2 0.68-1.1
1.6 1.0-1.6
2.4 1.5-2.4
3.5 2.2-3.5
5.0 3.2-5.0
7.2 4.5-7.2
QZ73-3,5,7 11 5.5 10 6.8-1.1
16 10-16
20 14-22
QZ73-8,9,10 22 7 10 14-22

外形尺寸

型号 A B C D H
QZ731-1 355 269(260) 310 230 156(156)
QZ731-2，3 340 281(275) 295 215 156(156)
QZ731-4 260 269(260) 215 215 156(156)
QZ731-6，7 310 269(260) 265 230 163(163)
QZ731-8 340 281(275) 295 215 156(163)
QZ731-9 260 269(260) 215 215 156(163)
QZ731-10 310 269(260) 285 215 156(163)


QZ73系列综合电磁起动器

QZ73系列综合电磁起动器
QZ73系列综合电磁起动器（示意图）
