适用于 6~66kV 电力系统中，与并联电容器组串联，用以抑制电网电压波形畸变和控制流过电容器的谐波分量，限制电容器组合闸涌流。

特点
1.多层并联风道结构，环氧玻璃纤维缠绕包封。冲击电位分布均匀，耐受短路电流能力好。
2.采用先进的计算机辅助设计，可根据客户要求，快速准确的确定产品的结构及参数。
3.干式空心的形式杜绝了油浸式电抗器渗漏油的弊端，且无铁心饱和之虑，电感值线性良好。
4.绕组采用多种小截面的膜包导线绕制，具有绝缘性能优良、损耗低、重量轻、体积小、免维护等特点。
5.电抗器整个外表面涂有抗紫外线防护层，户内户外均可使用，且安装方式灵活，可三相水平布置，小容量也可三相叠装。

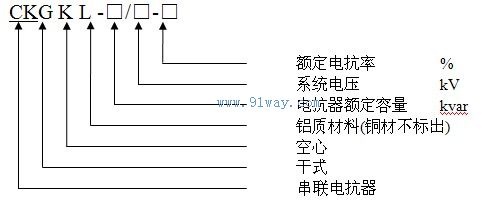

型号含义

使用环境条件
1.安装地点 : 户内，户外均可。
2.环境温度：－ 40 ℃~ ＋ 40 ℃ ，－ 25 ℃ ～＋ 25 ℃
3.海拔高度：不超过 1000M
4.最大风速： 35m/s
5.安装地点无腐蚀气体、蒸汽、无导电性或爆炸性尘埃。
6.抗污秽能力：外绝缘的爬电比距不小于 25mm/kV （相对于系统最高工作电压），对于重污秽地区可以取 35 mm/kV。

安装要求
1.距电抗器中心1.1倍直径范围内不应有粗大的铁磁性构件存在。两组或平放两台电抗器中心距离不小于本体外圆直径的1.7倍。
2.在电抗器交变磁场影响的范围内，防护围栏、接地线、基座、楼板内钢筋等金属物体均不得构成闭合回路，以免造成环流损耗。
3.为保证电抗器运行时的正常散热条件，在电抗器下部和上部不应有足以阻挡电抗器散热气流流过的物体。

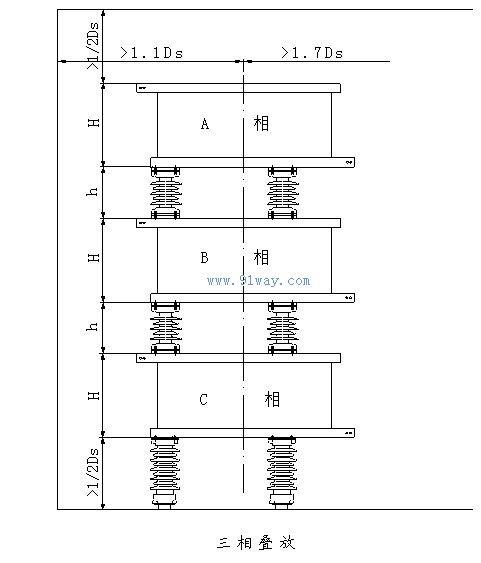

安装方式(见附图)

订货参数
1．额定频率 2．系统电压
3．配套电容器额定电压 4．额定电抗率
5．单相额定容量 6．额定电流
7．短时电流及持续时间 8．额定电抗率
9．绝缘水平 10．使用地点：户内或户外
11．安装方式及出线角度
