产品名称：

QTH系列塔式起重机回转机构

型号规格：

QTH系列塔式起重机回转机构

产品类别：

常规产品 -- 五金工具 -- 起重机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

QTH系列塔式起重机回转机构产品详细说明：

QTH系列塔式起重机回转机构采用双行星减速机、具有结构紧凑、输出扭矩大、噪声低、效率高、工作平稳、抗冲击性能好等特点，适用于塔式起重机回转机构，也可用于港机或其他机构的传动。

QTH系列塔式起重机回转机构技术参数　表一

机构型号	电机型号(选配)	液力偶合器	减速机	输出扭矩N.m	适用塔机KM.m
QTH40	Y132S-6-3	YOX250	XX4-40	4000	160-315
QTH40	YZR132M1-6-2.2	YOX250	XX4-40	4000	160-315
QTH63	YD132S-4/8-2.2/3.3	YOX250	XX4-63	6300	250-400
QTH80	YZR132M1-6-2.2	YOX280	XX4-80	8000	315-630
QTH100	YZR132M2-6-3.7	YOX280	XX4-100	10000	400-1250
QTH100	YLEW112-4-95	----	XX4-100	10000	400-1250
QTH120	YZR160M1-6-5.5	YOX320	XX4-120	12000	400-1250
QTH120	YLEW112-4-95	----	XX4-120	12000	400-1250
QTH160	YZR160M1-6-5.5	YOX320	XX4-160	16000	800-1600

输出齿轮及螺栓联接孔参数　表二

减速机型号	齿轮模数	齿轮齿数	变位系数	螺栓孔尺寸	螺栓孔数量
XX4-40	8、10	12-17	0.5	Φ14	12
XX4-63	10、12	12-17	0.5	Φ14	12
XX4-80	10、12	12-17	0.5	Φ18	24
XX4-100	10、12	12-17	0.5	Φ18	24
XX4-120	10、12	12-17	0.5	Φ18	24
XX4-160	10、12、14	12-17	0.5	楔块固定

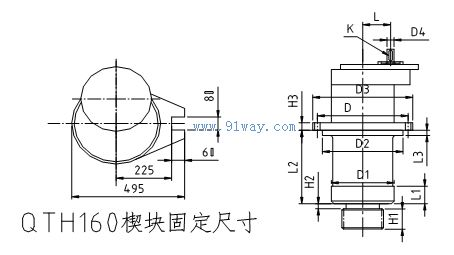

主要安装尺寸

参数	QTH40	QTH63	QTH80	QTH100	QTH120	QTH160
D	Φ290	Φ290	Φ340	Φ380	Φ380
D1	Φ176	Φ200	Φ220	Φ260	Φ260	Φ280
D2	Φ260	Φ260	Φ295	Φ330	Φ330	Φ415
D3	Φ320	Φ320	Φ370	Φ420	Φ420	Φ442
D4	Φ30	Φ30	Φ30	Φ30	Φ30	Φ42
i(减速比)	120、125、147、157、180、195
L1	50	70	70	70	70	100
L2	230	230	315	315	315	550
L3	15	23	20	20	20	20
H1	80	80	85/90	90	90	110
H2	5/10	12	15	12	12	25
H3	17	23	30	25	25	30
L	102	102	102	102	102	155
K	8x40	8x40	8x40	8x40	8x40	12x50

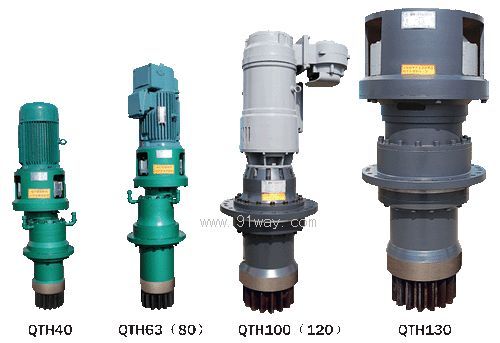

QTH系列塔式起重机回转机构

QTH系列塔式起重机回转机构（示意图）
