产品名称：

QTB型起重机变幅机构

型号规格：

QTB型起重机变幅机构

产品类别：

常规产品 -- 五金工具 -- 起重机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

QTB型起重机变幅机构产品详细说明：

QTB型起重机变幅机构是根据市场需求而设计的，它采用硬齿面双行星减速机、螺旋槽卷筒和行程限位器，具有结构紧凑、传动平稳、效率高、噪声低、安装方便、免维护、使用寿命长等优点，主要适用于塔式起重机变幅机构。

QTB变幅参数

机构型号	电机型号（KW）	传动比	牵引力（N）	筒径（mm）	绳速（m/min）	绳径（mm）	变幅范围（m）	适用塔机
QTB3.0	YDEZ100L-4/6-2.2-/1.5	44.3	4000	300	30/20	6.2	0-52	315-400
QTB4.0B-Ⅰ	YDEZ100L-4/6-2.2/1.5	54	4000	382	30/20	7.7	0-52	315-400
QTB4.0B-Ⅱ	YDEJ100L-4/6-2.2/1.5	54	4000	382	30/20	7.7	0-52	315-400
QTB4.0B-Ⅲ	YDEJ112M-4/8-2.5/1.5	54	4000	382	30/20	7.7	0-52	315-400
QTB4.0-Ⅰ	YDEZ132S-4/8-3.3/2.2	38	5800	382	40/20	7.7	0-62	400-630
QTB4.0-Ⅱ	YDEJ132S-4/8-3.3/2.2	38	5800	382	40/20	7.7	0-62	400-630
QTB4.0-Ⅲ	YEJ112M-4-4	38	5800	382	40	7.7	0-62	630-800
QTB4.0-H	YDEJ132M-4/8-4.5/3	47.3	5800	420	44/22	7.7	0-65	630-800
QTB5.0-H	YZTDE180-4/8/24-5/3.7/1.1	30.6	8000	420	60/30/8.4	7.7	0-65	800-1250
QTB5.0-Ⅱ	YZTDE180-4/8/24-5/3.7/1.1	40.7	8000	525	60/30/8.4	9.3	0-70	800-1600
QTB5.0-Ⅲ	YVP132M-4-5.5	40.7	8000	525	60	9.3	0-70	1600-2500
QTB5.0-Ⅳ	YZTDE180-4/8/24-5/3.7/1.1	30.6	8000	420	60/30/8.4	9.3	0-70	800-1600

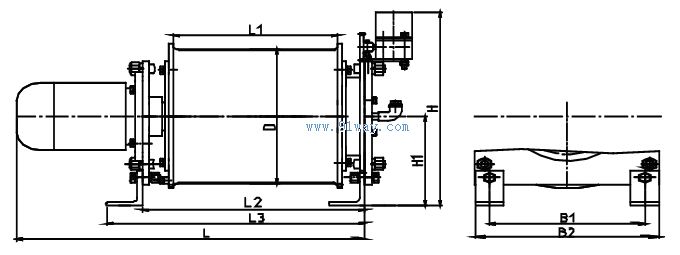

QTB型起重机变幅机构安装尺寸

机构型号	L	L1	L2	L3	B1	B2	D	H1	H
QTB3.0	941	405	511	611	290	350	φ300	205	530
QTB4.0B-Ⅰ	965	400	535	535	328	388	φ382	252	547
QTB4.0B-Ⅱ	1045
QTB4.0B-Ⅲ	1060
QTB4.0-Ⅰ	1070	460	595	695	328	388	φ382	252	547
QTB4.0-Ⅱ	1165
QTB4.0-Ⅲ	1070
QTB4.0-H	1010	435	535	635	380	470	φ420	278	573
QTB5.0-H	1140	435	535	635	380	470	φ420	278	573
QTB5.0-Ⅱ	1356	520	666	985	530	630	φ525	315	645
QTB5.0-Ⅲ	1326	520	666	985	530	630	φ525	315	645
QTB5.0-Ⅳ	1280	568	665	755	380	548	φ420	278	600

变幅机构示意图

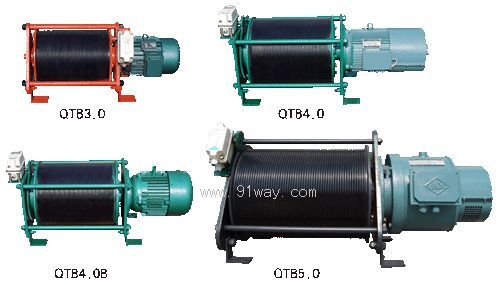

QTB型起重机变幅机构

QTB型起重机变幅机构（示意图）
