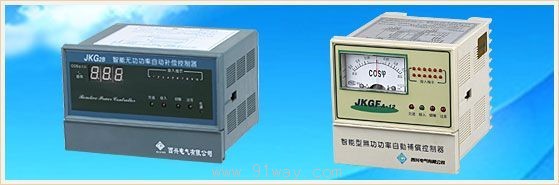

JKG系列无功功率自动补偿控制器产品详细说明：

一、概述
JKG系列无功功率自动补偿控制器是按部颁ZBK44001－89＜低压无功功率自动补偿控制器＞专业标准研制的节能产品，可与各型号无功功率自动补偿电容器屏配套使用。本机采用国内外先进技术，功能完善，抗干扰能力强，运行稳定可靠，补偿精确，外型设计合理美观，是低压配电室平衡无功功率的理想仪器。

二、主要技术参数
1、控制器整定值及可调范围：
　a.投入门限COSφ＝0.95　0.90－0.98连续可调
　b.切除门限COSφ＝0.99（滞后）　0.98（滞后）0.99（超前）连续可调。
　c.过电压保护250V/433V　230V/400V-255V/442V 连续可调。
　d.欠电流封锁300mA 100～400mA连续可调。
　e.延时时间　20±5秒　10－90秒　连续可调。
2、额定工作电压Us交流220V　50Hz
3、电流取样输入ⅠS　交流＞5A　50Hz阻抗;< 0.2Ω
4、输出回路数：4、6、8、10回路
5、继电器触点容量：交流220V　10V、380V　5A（阻性）
6、介电强度：连续
7、工作制：连续　可根据用户要求提供带自动认相功能的控制器。及取样电压380V、110V、控制器。

三、JKG系列无功功率自动补偿控制器使用环境
　户内
　海拔高度2500米
　环境温度不超过40℃，不低于－5℃
　空气温度在40℃时不超过50%，22℃时不超过90%
　周围环境无腐蚀性气体，无导电性尘埃，无易燃易爆的介质。
　安装地点无剧烈振动
　电压波动范围不大于－10%－＋15%。

四、无功功率自动补偿控制器

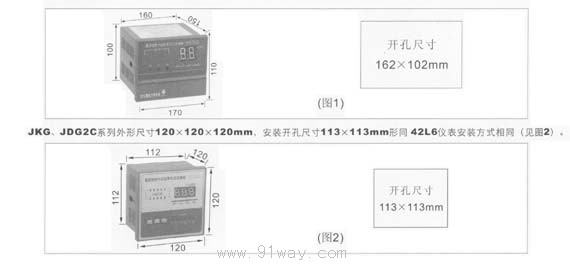

序	型号	规格	电压	外形尺寸 （宽×高×深）	开孔尺寸 （宽×高）	主要特征
1	JKGF	4、6、8、 10回路	220V	170×110×150	162×102mm	1、自动循环投切 　2、指针表显示COSφ
2	JKG	4、6、8、 10回路	220V	120×120×120	113×113mm 同42L6表	1、自动循环投切 　2、指针表显示COSφ
3	JKGFC	4、6、8、 10回路	220V	170×110×150	162×102mm	1、自动循环投切 　2、数字显示COSφ 　3、自动认相
4	JKG2B	4、6、8、 10回路	220V	170×110×150	162×102mm	1、自动循环投切 　2、数字显示COSφ 　3、自动认相 　4、手动投切
5	JKG2C	4、6、8、 10回路	220V	170×110×150	113×113mm 同42L6表	1、自动循环投切 　2、数字显示COSφ 　3、自动认相 　4、手动投切

可根据用户要求提供带自动认相功能的控制器。及取样电压380V、110V的控制器。

JKG系列无功功率自动补偿控制器
