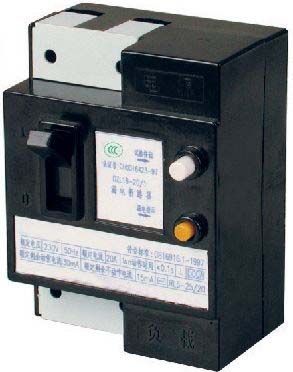

DZL18-20系列漏电断路器产品详细说明：

一、适用范围
DZL18-20系列漏电断路器（以下简称漏电断路器）适用于交流50Hz，额定工作电压220V，额定电流为32A及以下的线电路中，用来对人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。带过电压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。

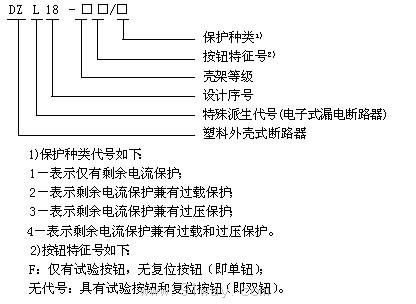

二、型号及其含义

三、正常工作条件及安装条件
1、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃;
注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;
注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。
2、安装地点的海拔不超过2000m;
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;
4、污染等级：3级;
5、安装类别: Ⅱ类及Ⅲ类。
6、安装场所的外磁场任何方向不应超过地磁场的5倍;
7、一般垂直安装，手柄向上为接通电源位置，任何方向允差2°;
8、安装处应无显著冲击和振动。
四、结构特征
    DZL18-20系列漏电断路器主要由零序电流互感器，电子组件板，漏电脱扣器，操作机构和塑料外壳等组成。

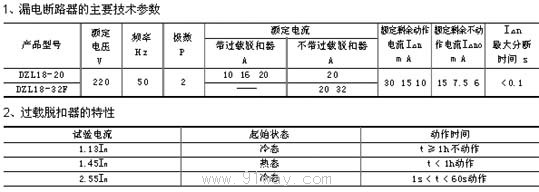

五、主要技术参数

型号	DZLl8-32(F)/1	DZLl8-32/2	DZLl8-32(F)/3	DZLl8-32/4
额定电压UnV	AC220、10、16、20、32
额定电流InmA	20、32	10、16、20、332	20、32
极数P	2
额定剩余动作电流l△nmA	30、15、10
额定漏电不动作电流l△nomA	15、7.5、6
过电压动作值V			280±5%
额定剩余接通分断能力I△mA	3000
额定短路接通分能力lmA	500

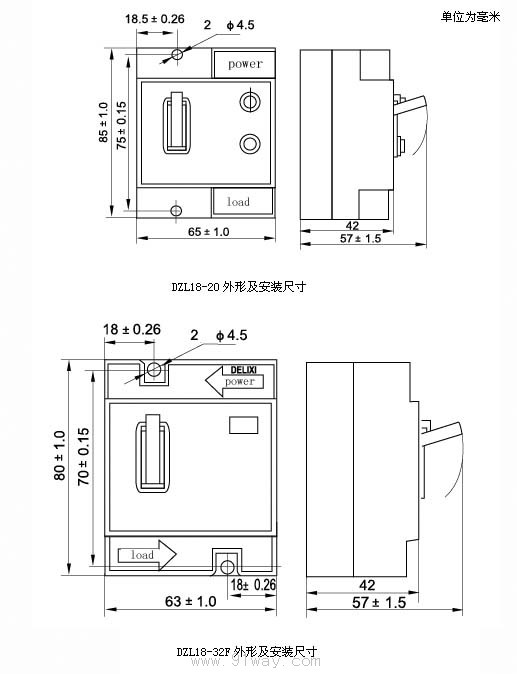

六、外形及安装尺寸



七、订货须知
    订货时必须写明：产品名称、型号规格；额定剩余动作电流；是否带过压、过载保护；额定电流以及数量等。
例：订DZL18-20，额定剩余动作电流30mA，额定电流20A，有过载过压保护，数量20台。
应写为：DZL18-20 / 4 30mA 20A 20台。
