产品名称：

CBL系列船用防爆离心通风机

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 离心风机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CBL系列船用防爆离心通风机产品详细说明：

CBL系列船用防爆离心通风机是按照GB11799-89《船用防爆离心通风机》与GB11800-89《船用防爆轴流通风机》、GB3836-2000《爆炸性环境用防爆电气设备》中的“1通用要求”及“2隔爆型电气设备d”的有关规定和中国船级社现行的《钢质海船入级和建造规范》的有关规定设计制造的。
本系列防爆通风机经中华人民共和国防爆检验单位检验合格，取得了防爆合格证，同时也经中国船级社检验合格，取得了产品船检认可证书。

用途
CBL系列船用防爆离心通风机的防爆标志为：ExdⅡBT4。可输送含有易燃、易爆的混合性气体或蒸汽，可输送空气、含有盐雾的海洋空气和含有油雾等腐蚀性空气。
防爆通风机适用于抽除船舶上油舱、货舱、泵舱、蓄电池舱、弹药舱、飞机库、油漆间等所含有易燃、易爆的混合性气体或蒸汽，也适用于船舶其它舱室的通风换气和陆上各部门的相应场所。
防爆通风机可配用50Hz，380V或60Hz，440V，YB-H系列隔爆型船用三相异步电动机。
工作条件
ⅡB级、T4组爆炸性混合物气体的舱室和场所。
环境温度：-25～+50℃
空气相对湿度：不大于95%
周期性摇摆：22.5°～45°
(摇摆周期５～10S)
持续横倾：15° 持续纵倾：10°
振动：有
冲击：有
结构型式
防爆通风机制成Ⅰ型(直联式)和Ⅱ型(隔舱式)两种结构型式。整机结构：均为无火花型结构。
Ⅰ型(直联式)防爆通风机制成防爆电动机直接传动式结构。即叶轮直接装在电动机轴上，机壳固定在防爆电动机法兰上。
Ⅱ型(隔舱式)为防爆通风机和电机分隔舱结构。由风机、传动组、弹性联轴器、电动机等组成。传动组由轴承体、轴承、轴、铜环、密封填料等组成：能测温加油。一端直联防爆通风机，一端直联隔舱壁。
防爆通风机为卧式、单级、单吸入和气密式结构，超声波细胞粉碎机,恒温水槽,无菌均质器,小型喷雾干燥机也可制成立式结构。
防爆通风机可制成顺时针旋转(右转)或逆时针旋转(左转)：
逆转(左转)——从防爆电动机端正视，叶轮按逆时针方向旋转，以“L”表示。
顺转(右转)——从防爆电动机端正视，叶轮按顺时针方向旋转，以“R”表示。
防爆通风机的出口位置按叶轮转向制成以下几种基本形式。根据需要，出风口位置允许采用按30°或22.5°变化的其它型式。

CBL系列船用防爆离心通风机特点
CBL型：
防爆，运转安全可靠、尺寸小、重量轻、噪声低
防腐蚀性能好
抗摇摆、振动和冲击性能强
型号说明
防爆通风机以汉语拼音字母的字首，叶轮外径、转速和所配防爆电动机功率等来表示，示例如下：
（CBL-15/0.75-2920）R90°；
其中：
C—船, 用
B—防爆
L—离心通风机
Z—轴流通风机
15—叶轮外径15cm(圆整值)
80—叶轮外径80cm(圆整值)
A—叶轮代号，指A叶轮
075—防爆电动机功率075KW
75—防爆电动机功率75KW
2920—标准转速为2920r/min
1460—标准转速为1460r/min
I—结构型式为甲板式

风机型号 Type of the ventilator		流量 Folw rate m³/h	全压 Total pressure Pa		静压 Static pressure Pa		转速 Rotational speed r/min	电动机Motor					重量(kg) Weight
								频率 Freq Hz	功率 Power kw		型号Type
									Ⅰ型 TypeⅠ	Ⅱ型 TypeⅡ	Ⅰ型TypeⅠ	Ⅱ型TypeⅡ	I型	Ⅱ型
CBL-15		500 800	550 540		490 390		2920	50	0.75	1.5	YB80₁-2-H	YB90S-2-H Y90S-2-H	40	61
		600 960	780 645		590 470		3500	60
CBL-16		800 1200	600 590		490 340		2920	50	0.75	1.5	YB80₁-2-H	YB90S-2-H Y90S-2-H	41	62
		960 1400	860 840		705 490		3500	60
CBL-17		800 1200	695 685		590 440		2920	50	0.75	1.5	YB80₁-2-H	YB90S-2-H Y90S-2-H	42	63
		960 1400	1000 980		840 635		3500	60
CBL-18		1200 1500	810 810		635 540		2920	50	1.1	1.5	YB80₂-2-H	YB90S-2-H Y90S-2-H	43	64
		1400 1800	1165 1165		910 775		3500	60
CBL-19		1500 2000	900 880		735 590		2920	50	1.5	1.5	YB90S-2-H	YB90S-2-H Y90S-2-H	44	71
		1800 2400	1295 1265		1060 840		3500	60
CBL-20		800	245		195		1460	50	0.75	1.1	YB80₂-4-H	YB90S-4-H Y90S-4-H	45	67
		960	350		285		1750	60
CBL-20		1500 2000	1050 1030		880 735		2920	50	2.2	3	YB90L-2-H	YB100L-2-H Y100L-2-H	55	80
		1800 2400	1510 1480		1265 1060		3500	60
CBL-21		2000 2500	1175 1165		930 785		2920	50	2.2	3	YB90L-2-H	YB100L-2-H Y100L-2-H	58	79
		2400 3000	1685 1675		1330 1125		3500	60
CBL-22		2500 3000	1275 1255		980 830		2920	50	2.2	4	YB90L-2-H	YB112M-2-H Y112M-2-H	60	86
		3000 3600	1830 1805		1410 1195		3500	60	3		YB100L-2-H		63
CBL-23		2500 3000	1400 1410		1175 1080		2920	50	2.2	4	YB90L-2-H	YB112M-2-H Y112M-2-H	62	88
		3000 3600	2010 2030		1685 1550		3500	60	4		YB112M-2-H		65
CBL-24		1500 2000	410 360		340 245		1460	50	0.75	1.1	YB80₂-4-H	YB90S-4-H Y90S-4-H	48	75
		1800 2400	590 520		490 350		1750	60
CBL-24	3000 4000		1653 1560	1370 1080		2920		50	3	4	YB100L-2-H	YB112M-2-H Y112M-2-H	69	102
	3600 4800		23502 2235	1970 1550		3500		60	5.5	5.5	YB132S₁-2-H	YB132S₁-2-H Y132S₁-2-H	104	127
CBL-25	2000 2500		430 430	340 295		1460		50	1.1	1.1	YB90S-4-H	YB90S-4-H Y90S-4-H	59	79
	2400 3000		615 615	490 420		1750		60
CBL-25		4000	1910		1570	2920		50	4	4	YB112M-2-H	YB112M-2-H Y112M-2-H	79	104
		4800	2745		2255	3500		60	7.5	7.5	YB132S₁-2-H	YB132S₁-2-H Y132S₁-2-H	110	143
CBL-27		2500 3000	510 510		390 340	1460		50	1.5	1.5	YB90L-4-H	YB90L-4-H Y90L-4-H	65	85
		3000 3600	735 735		560 490	1750		60
CBL-29		2500 3000	625 570		540 440	1460		50	1.5	1.5	YB90L-4-H	YB90L-4-H Y90L-4-H	68	88
		3000 3600	900 810		775 635	1750		60
CBL-30		3000 4000	645 635		540 440	1460		50	1.5	2.2	YB90L-4-H	YB100L₁-4-H Y100 L₁-4-H	70	101
		3600 4800	930 910		775 635	1750		60	2.2		YB100L₁-4-H		78
CBL-32		4000 5000	745 735		590 490	1460		50	2.2	3	YB100L₁-4-H	YB100L₂-4-H Y100L₂-4-H	81	106
		4800 6000	1070 1060		840 705	1750		60	3		YB100L₂-4-H		83
CBL-33		4000 5000	820 795		685 590	1460		50	2.2	3	YB100L₁-4-H	YB100L₂-4-H Y100L₂-4-H	84	109
		4800 6000	1185 1135		990 840	1750		60	3		YB100L₂-4-H		86
CBL-34		5000 6000	860 840		685 590	1460		50	3	4	YB100L₂-4-H	YB112M-4-H Y112M-4-H	87	123
		6000 7200	1235 1215		990 840	1750		60	4		YB112M-4-H		100
CBL36		5000 6000 7200	970 930 870		830 735 590	1460		50	4	4	YB112M-4-H	YB112M-4-H Y112M-4-H	83	106
		6000 7200 8600	1390 1330 1255		1195 1060 840	1750		60	5.5	5.5	YB132S-4-H	YB112M-4-H Y112M-4-H	105	138
CBL-37		6000 7200	1010 990		830 735	1460		50	4	4	YB112M-4-H	YB112M-4-H Y112M-4-H	108	131
		7200 8600	1450 1420		1195 1060	1750		60	5.5	5.5	YB132S-4-H	YB132S-4-H Y132S-4-H	130	163
CBL-39		6000	490		340	970		50	2.2	2.2	YB112M-6-H	YB112M-6-H Y112M-6-H	111	134
		7200	705		490	1160		60
CBL-39		7200 9000	1185 1090		980 785	1460		50	5.5	7.5	YB132S-4-H	YB132M-4-H Y132M-4-H	138	186
		8600 10800	1705 1560		1410 1125	1750		60	7.5		YB132M-4-H		153
CBL-40		5000 6000	1215 1175		1080 980	1460		50	4	4	YB112M-4-H	YB112M-4-H Y112M-4-H	112	135
		6000 7200	1745 1685		1550 1410	1750		60	7.5	7.5	YB132M-4-H	YB132M-4-H Y132M-4-H	149	182
CBL-42		6000 7200	590 540		490 390	970		50	2.2	3	YB112M-6-H	YB132S-6-H Y132S-6-H	123	179
		7200 8600	840 775		705 560	1160		60	3		YB132S-6-H		146
CBL-42		9000 12000	1305 1285		1080 880	1460		50	7.5	7.5	YB132M-4-H	YB132M-4-H Y132M-4-H	165	198
		10800 14000	1870 1840		1550 1265	1750		60	11	11	YB160M-4-H	YB160M-4-H Y160M-4-H	218	263
CBL-44		7200 9000	635 600		490 390	970		50	3	3	YB132S-6-H	YB132M₁-6-H Y132M₁-6-H	150	193
		8600 10800	910 860		705 560	1160		60	4		YB132M₁-6-H		160
CBL-44		9000 12000	1480 1450		1275 980	1460		50	11	11	YB160M-4-H	YB160M-4-H Y160M-4-H	222	267
		10800 14000	2130 2090		1830 1410	1750		60	15	15	YB160L-4-H	YB160L-4-H Y160L-4-H	240	285
CBL-46		9000	675		490	970		50	4	4	YB132M₁-6-H	YB132M₁-6-H Y132M₁-6-H	166	199
		10800	970		340	1160		60	5.5	5.5	YB132M₂-6-H	YB132M₂-6-H Y132M₂-6-H	181	214
CBL-46		12000 15000	1610 1500		1275 980	1460		50	15	15	YB160L-4-H	YB160L-4-H Y160L-4-H	228	273
		14000 18000	2300 2155		1830 1410	1750		60	18.5	18.5	YB180M-4-H	YB180M-4-H Y180M-4-H	300	245
CBL-48		9000 12000	735 655		590 390	970		50	4	4	YB132M₁-6-H	YB132M₁-6-H Y132M₁-6-H	169	202
		10800 14000	1060 940		840 560	1160		60	5.5	5.5	YB132M₂-6-H	YB132M₂-6-H Y132M₂-6-H	185	218
CBL-48		12000 15000	1735 1695		1470 1275	1460		50	15	15	YB160L-4-H	YB160L-4-H Y160L-4-H	249	294
		14000 18000	2490 2440		2120 1830	1750		60	22	22	YB180L-4-H	YB180L-4-H Y180L-4-H	353	398
CBL-50		12000	775		540	970		50	5.5	5.5	YB132M₂-6-H	YB132M₂-6-H Y132M₂-6-H	190	223
		14000	1110		775	1160		60	7.5	7.5	YB160M-6-H	YB160M-6-H Y160M-6-H	230	275
CBL-50		15000 18000	1830 1795		1470 1275	1460		50	18.5	18.5	YB180M-4-H	YB180M-4-H Y180M-4-H	255	309
		18000 21000	2633 2580		2120 1830	1750		60	22	22	YB180L-4-H	YB180L-4-H Y180L-4-H	359	404
CBL-52		12000 15000	930 850		735 540	970		50	7.5	7.5	YB160M-6-H	YB160M-6-H Y160M-6-H	241	286
		14000 18000	1330 1225		1060 775	1160		60	11	11	YB160L-6-H	YB160L-6-H Y160L-6-H	265	310
CBL-54		15000	940		685	970		50	7.5	7.5	YB160M-6-H	YB160M-6-H Y160M-6-H	252	297
		18000	1350		990	1160		60	11	11	YB160L-6-H	YB160L-6-H Y160L-6-H	276	321
CBL-56		15000 18000	1060 1010		830 685	970		50	11	11	YB160L-6-H	YB160L-6-H Y160L-6-H	287	312
		18000 21000	1520 1440		1195 980	1160		60	15	15	YB180L-6-H	YB180L-6-H YB180L-6-H	382	427
CBL-58		18000	1155		880	970		50	15	15	YB180L-6-H	YB180L-6-H Y180L-6-H	393	438
		21000	1655		1265	1160		60	18.5	18.5	YB200L₁-6-H	YB200L₁-6-H Y200L₁-6-H	398	455

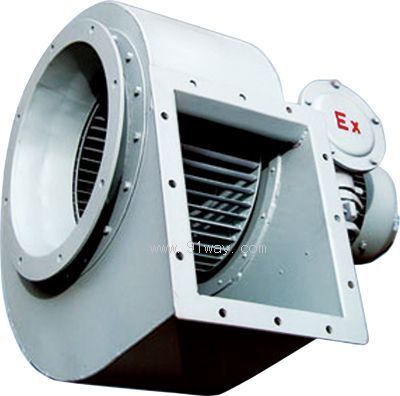

CBL系列船用防爆离心通风机

CBL系列船用防爆离心通风机（示意图）
