产品名称：

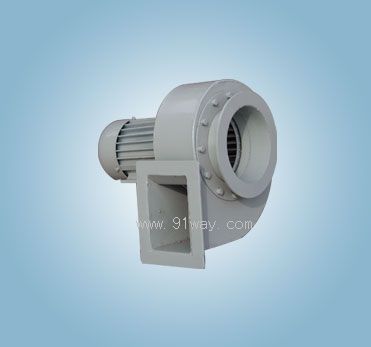

CXL系列船用小型离心通风机

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 离心风机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CXL系列船用小型离心通风机产品详细说明：

CXL型船用小型离心通风机
1用途
CXL系统列船用小型离心通风机，可输送空气，含有盐雾的海洋空气和含有油雾等腐蚀性空气。

CXL系列船用小型离心通风机适用于军船与民船上的厨房、厕所、舱壁、公共场所、会议室等的通风换气和各舱室的通风，也适用于陆上化工、冶金等部门的适当场所。

本系列风机如配用防爆电机，即可输送易燃、易爆的混合性气体或蒸汽，并能在“危险区域”内安全正常工作。
CXL系列船用小型离心通风机配用AO2—H船用三相微型异步电动机，适用于380/220V 50Hz或440V 60Hz的场所。(对个别配用YH系列电动机，则无220V电制、3相接线。)
2适用标准
2.1符合GB11799—89《船用防爆离心通风机》的制造、技术要求、试验验收等有关规定。
2.2符合中国船级社现行《钢质海船入级与建造规范》的有关规定。
2.3符合《中国人民解放军海军船舶建造规范》的有关规定。
3特点
3.1具有高压力系数(H＞14)，高流量系数(Q＞0.5)和高效率(η＞65)
3.2重量轻、尺寸小、性能稳定、噪声低。
3.3性能参数多，适用范围广。
3.4强度好，耐腐蚀。
3.5抗摇摆、振动和冲击性能强。
4工作条件
介质温度：-25～55℃
量大空气相对湿度：95%
周期性摇摆：45°(摇摆周期8～12s)
持续横倾：15°
持续纵倾：10°
振动：有
冲击：有
5工作原理和结构形式
CXL系列船用小型离心通风机，是一种新颖的高性能节能风机，它基本上都采用AO2-H船用三相微型异步电动机，风机叶轮由强烈前向多翼式叶片组成，气体从轴向进入叶片通道，在离心力的作用下产生能量，气体被压缩并从径向输入管路。
CXL型风机为卧式、电动机直联式结构，亦可制成立式结构。
本系列风机的叶轮、机壳和进风口采用、1cr18Ni9Ti不锈钢制成，叶轮为铆接组成，机壳和进风口均为焊接结构。
进风口内有进风栅，可避免在无进风管道使用时，防止杂物、纸张等进入通风机内。
叶轮必须经静、动平衡校正(采用加重法)。
通风机可制成逆转(左转)或顺转(右转)两种。
逆转(左转)—从电动机端正视，叶轮按逆时针方向旋转，以“L”表示。
顺转(右转)—从电动机端正视，叶轮按顺时针方向旋转，以“R”表示。
通风机的出风口位置按叶轮转向制成以下几种基本形式，按用户需要，出风口位置允许按30°或22.5°变化的其它形式。超声波细胞粉碎机,恒温水槽,无菌均质器,小型喷雾干燥机
6使用与维护
6.1 CXL型风机，其气流从轴向进入，经叶轮工作后，从径向排出，可逆转(左转)或顺转(右转)使用。
6.2 如有碰撞、摩擦、噪声过大或较大振动时，应视为风机工作不正常，应检查后再重新启动。
6.3 应防止撞击通风机，不准异物和液体进入风机内。
6.4 应及时消除叶轮片上的积灰，以免影响平衡增大噪声。
7 型号说明
通风机的型号以汉语拼音字母的字首、叶轮外径、电动机功率和转速等表示。
示例如下：
（CXL-100D/0.06-1400）R180° （CXL-160G/0.75-3400）L90°

风机型号 Type of the ventilator	流量 Folw rate m³/h	全压 Total pressure Pa	静压 Static pressure Pa	转速 Rotational speed r/min	电动机Motor			重量(kg) Weight
风机型号 Type of the ventilator	流量 Folw rate m³/h	全压 Total pressure Pa	静压 Static pressure Pa	转速 Rotational speed r/min	频率 Freq Hz	功率 Power kw	型号Type	重量(kg) Weight
CXL-100D	110	90	67	1400	50	0.060	AO₂5614-H	12
CXL-100D	135	133	99	1700	60	0.060	AO₂5614-H
CXL-100G	220	360	268	2800	50	0.090	AO₂5612-H
CXL-100G	270	532	396	3400	60	0.090	AO₂5612-H
CXL-110D	150	110	80	1400	50	0.060	AO₂5614-H	13.5
CXL-110D	185	162	118	1700	60	0.060	AO₂5614-H
CXL-110G	300	440	320	2800	50	0.120	AO₂5622-H
CXL-110G	370	648	472	3400	60	0.120	AO₂5622-H
CXL-125D	220	140	102	1400	50	0.060	AO₂5614-H	15.5
CXL-125D	270	206	150	1700	60	0.060	AO₂5614-H	15.5
CXL-125G	440	560	408	2800	50	0.180	AO₂6312-H	17
CXL-125G	540	824	600	3400	60	0.180	AO₂6312-H	17
CXL-140D	300	180	135	1400	50	0.060	AO₂5614-H	17
CXL-140D	365	265	199	1700	60	0.060	AO₂5614-H	17
CXL-140G	600	720	540	2800	50	0.250	AO₂6322-H	19
CXL-140G	730	1060	796	3400	60	0.370	AO₂7112-H	21
CXL-160D	450	230	170	1400	50	0.120	AO₂6314-H	20
CXL-160D	550	339	251	1700	60	0.120	AO₂6314-H	20
CXL-160G	900	920	680	2800	50	0.370	AO₂7112-H	22
CXL-160G	1100	1356	1004	3400	60	0.750	AO₂8012-H	26
CXL-180D	640	290	217	1400	50	0.370	AO₂7214-H	23
CXL-180D	780	428	320	1700	60	0.370	AO₂7214-H	23
CXL-180G	1280	1160	868	2800	50	0.750	AO₂8012-H	27
CXL-180G	1600	1812	1356	3400	60	1.500	Y90S-2-H	30
CXL-200D	900	375	276	1400	50	0.550	AO₂8014-H	30
CXL-200D	1080	553	407	1700	60	0.550	AO₂8014-H	30
CXL-200G	1880	1631	1201	2920	50	1.500	Y90S-2-H	43
CXL-200G	2250	2343	1725	3400	60	2.200	Y90L-2-H	45

CXL系列船用小型离心通风机（示意图）
