产品名称：

CWZ系列舰船用小型轴流通风机

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 轴流风机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CWZ系列舰船用小型轴流通风机产品详细说明：

CWZ系列舰船用小型轴流通风机(以下简称“通风机”)可适用于各种军船与民船上的厨房、厕所、舱壁、公共场所、会议室等通风换气，也可适用于其他适当的场合。

二、特点
CWZ系列舰船用小型轴流通风机采用变环量法设计。根据通风机的参数选取合理的变环量系数，合理分配叶片各个截面上的特性速度和长度等，通风机具有噪声低、尺寸小、重量轻、性能稳定等特点。
通风机在设计和制造过程中充分考虑到舰船用的特殊条件要求：叶轮经过严格的动平衡校正、超速试验、故通风机具有耐蚀性好、抗摇摆、抗冲击、振动、运转平稳和安全可靠等特点。
通风机适须用于380V/220V,50Hz或440V 60Hz的场所。
三、结构型式
通风机可分为Ⅰ型管道式、Ⅱ型舷窗式两种结构：
Ⅰ型管道式可直接用于短管道或安装在舱壁上通风。
Ⅱ型舷窗式可固定装于舷窗和舱壁上，由于有水密封装置，可方便地开启、关闭以防海水、雨水进入。
通风机叶轮为铝合金铸造成型，超声波细胞粉碎机,恒温水槽,无菌均质器,小型喷雾干燥机壳为钢板焊接成型。
四、型号说明
C：舰船用 marine or navy
W：小型 small-sized
Z：轴流风机 axial fan
200：叶轮直径200mm数（圆整）impeller diameter is 200mm(rounded)
D：低速（G为高速）low speed(G is hight speed)
II：舷窗式prthole type

CWZ系列舰船用小型轴流通风机注意事项
1输送易燃、易爆混合性气体中的硬质颗粒物，不允许多于150mg/m3，直径不宜大于2mm。
2在吸入管上要装设保护用黄铜网，以防止静电火花和其它物件的吸入，保证防爆通风机的安全。
3外接电缆进入接线盒固定时，接线盒本身及其引入装置和电缆间必须严格密封，不允许有雨水进入接线盒内。
4电缆必须接地，特别是防爆电动机必须接地。
5防爆通风机与风管连接时，不应存在由于硬性连接而产生机壳歪斜。更不得强行联接，将管道重量加在风机上，以免机壳变形。
6通风机所采用电动机的功率，系指在特定工况下加上机械损失与应有的安全系数而言，在运转过程中应调节进气量严格控制电动机电流。不得超过电动机额定电流。
7防爆电动机进线口螺纹及见表(13)。
8CWZ系列舰船用小型轴流通风机自出厂18个月内，凡因质量原因不能使用的。我厂实行包修、包换、包退。

型号 Type	流量 Flow rate m³/h	全压 Total Pressure Pa	转速 Speed r/min	电动机 Motor			重量 weight kg
				频率 Hz fred	功率 kw power	型号 Type	Ⅰ	Ⅱ
CWZ-200D	450	35	1400	50	0.04	AO₂-5024	12.7	14.3
	550	50	1700	60
CWZ-200G	920	140	2800	50	0.09	AO₂-5622	12.7	14.3
	1120	200	3400	60
CWZ-224D	650	40	1400	50	0.04	AO₂-5024	14	15.8
	790	60	1700	60
CWZ-224G	1310	160	2800	50	0.12	AO₂-5622	14.6	16.4
	1590	240	3400	60
CWZ-250D	910	50	1400	50	0.04	AO₂-5024	16.2	18.5
	1100	75	1700	60
CWZ-250G	1810	200	2800	50	0.25	AO₂-6322	17.2	19.6
	2210	300	3400	60
CWZ-280	1280	65	1400	50	0.09	AO₂-5024	20	22.5
	1550	95	1700	60

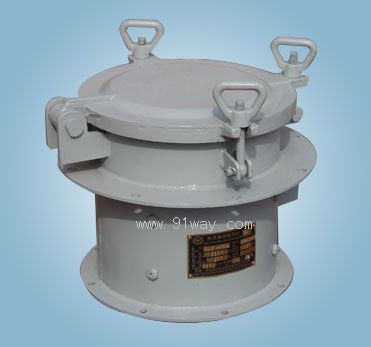

CWZ系列舰船用小型轴流通风机（示意图）
