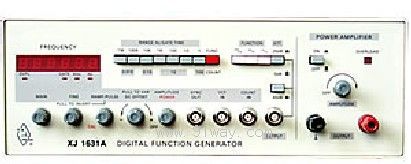

XJ1631,JX1631A型数字函数信号发生器产品详细说明：

XJ1631型数字函数信号发生器发生正弦波、脉冲波、方波、三角波和锯齿波等五种波形，外测频率范围为10Hz～100MHz。
XJ1631A型数字函数信号发生器带4W输出功率源，其它性能指标同于XJ1631型数字函数信号发生器。

XJ1631,JX1631A型数字函数信号发生器操作携带方便，性能稳定可靠，被应用于无线电行业众多领域，特别在院校教学实验中得以广泛应用。
函数发生器
产生方波、三角波、正弦波、脉冲波和锯齿波。
函数信号频率范围由0.1Hz到2MHz，分七个频率档级。
0.1Hz～2Hz, 1Hz～20Hz, 10Hz～200Hz,100Hz～2KHz,10Hz～100MHz,1KHz～20KHz,100KHz～2MHz
正弦波失真度10-30Hz，＜3%。30Hz以下至100KHz≤1%
方波响应前沿/后沿≤100ns（开路）
同步输出（SYNC OUT）信号的幅度与前沿
幅度(开路)≥3Vp-p 前沿：tr≤25ns
最大输出幅度(开路)f＜1MHz≥20Vp-p 1MHz≤f≤2MHz≥16Vp-p
直流偏置(开路)
最大直流偏置±10V
输出阻抗Zo=50±5Ω
占空比脉冲的占空比与锯齿波的上升沿、下降沿可边疆变化，其变化范围大于10%-90%
压控振荡(VCF)外加直流电压0-5V变化时，对应的频率变化大于100:1
输出功率4W（1631A）
频率计数器
六位LED数码管显示计数频率，发光二极管指示频率量程范围（Hz，KHz，闸门、溢出）
计数器频率范围计数输入10Hz～100MHz频率显示方式：四位数码管显示，发光二极管指示频率量程范围（Hz，KHz，闸门、溢出）
频率精度±（1个字±时基精度）

XJ1631,JX1631A型数字函数信号发生器一般性能

尺寸240B×100H×300Dmm(XJ1631)
320B×110H×370Dmm(XJ1631A)
重量约3Kg(XJ1631) 约5Kg(XJ1631A)
压220V±22V，频率 50±2.5Hz
视在功率约10.5VA(XJ1631) 约60VA(XJ1631A)
