产品名称: CSH系列垂直排列双线夹型悬垂线夹
型号规格: CSH系列垂直排列双线夹型悬垂线夹
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 线路金具
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CSH系列垂直排列双线夹型悬垂线夹产品详细说明:
CSH系列垂直排列双线夹型悬垂线夹规格及技术参数

型号 等同型号

适用绞线直径范围

(含包缠物)(mm)

主要尺寸(mm) 标称破坏载荷(kN) 参考重量(kg)
H L R C M
CSH-3 HHS-220 Φ10.2~21.6 400 200 11.0 22 18 40 4.5
CSH-4 HHS-280 Φ20.0~26.0 400 280 13.0 28 18 70 5.0
CSH-5 HHS-330
HHS-370
Φ26.0~34.0 400 300 17.0 36 18 70 9.0
CSH-1040   Φ34.0~40.0 400 320 20.0 42 18 100 10.5
CSH-6 HHS-480 Φ40.0~46.0 400 320 23.0 48 18 100 10.8
XCS-2 CCS-2 Φ7.1~13.0 250 200 7.0 22 16 40
XCS-3 CCS-3 Φ13.1~21.0 250 220 11.0 18 16 40
XCS-4 CCS-4 Φ21.1~26.0 400 250 13.5 19 18 70 9.3
XCS-5 CCS-5 Φ23.0~33.0 400 300 17.0 42 18 100 10.8
XCS-6 CCS-6 Φ34.0~45.0 400 300 23.0 42 18 100 12.5

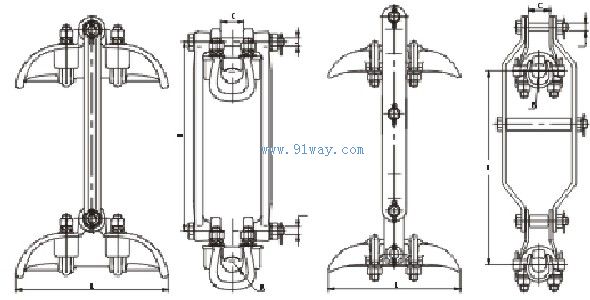

CSH系列垂直排列双线夹型悬垂线夹安装尺寸

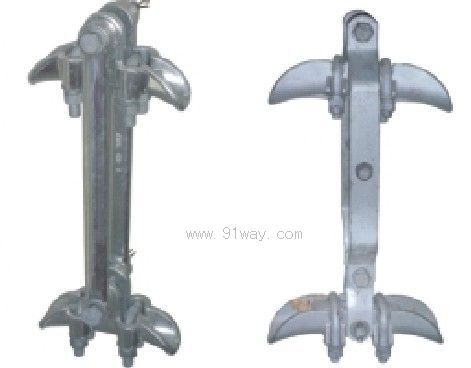

CSH系列垂直排列双线夹型悬垂线夹
