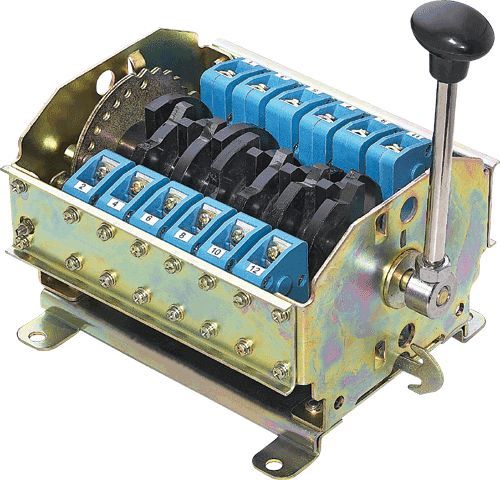

LK17系列主令控制器产品详细说明：

LK17系列为非调整式主令控制器采用IEC标准，结构先进合理，工作可靠，操作方便与LK1产品相比体积和重量均减少三分之二，电寿命和机构寿命均提高2-3倍，有较高的机构性能。该产品的触头双断点，桥式结构，灭弧能力较强，直流含有永磁块灭弧。所以本控制器安装，使用维护极为方便，是理想的换代产品。
用途

LK17系列主令控制器，约定发热电流10A，适用于交流50HZ，380V及以下，直流220V及以下。在传动中，做频繁转换控制线路之用。
技术参数

(一)控制器的机械寿命不少于300万次，电寿命不少于100万次。
(二)控制器的触头数2-12个档位数左、右各为1-6档。
(三)根据被控制的线路的不同要求，主令控制器制成各种不同的工作图表。
(四)控制器的触头接通和分断能力达到交流AC-11直流DC-11的要求。

见表：

控制器	额定控制	接通条件				分断条件
类别	容量（VA或W）	电压（V）	电流（A）	COSФ	L/R（ms）	电压（V）	电流（A）	COSФ	L/R（ms）
AC-11交流	1000	380	42	0．15	/	380	2．6	0．20	/
DC-11直流	180	220	5．7	/	50	220	0．8	/	200

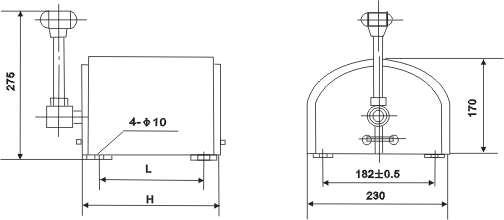

控制器的外型及安装尺寸

型号	尺寸
	L		H
LK17-6/101	110±0.5		170
LK17-12/604	190±0.5		245

根据电路的不同要求，控制器制成各种不同的触头，工作图表如下：


使用及维护
1、设有接线端子，接线方便，因灭弧室为双断点桥式结构。故电寿命和机构寿命是老产品几倍。
2、维护极为方便。无须特殊工具。长期使用，如现触头开距小于3毫米时，应及时更换触头，并注意交流、直流。
3、在现场使用维护时，应注意安全，严禁带电作业。如带电作业时，应配带安全具及保护用品，应有人监护以防意外事故的发生。
4、订货时必须注明控制器的型号：交流（J）、直流（Z）的标记。
