WDZS1系列微型电磁失电制动器产品详细说明：

一、简介Applications
Wdzs1系列微型电磁失电制动器为通电脱离(释放)、断电弹簧制动的摩擦式制动器，广泛应用于自动门、舞台、医疗器械、办公设备等机械传动系统中，实现快速停车和准确定位。
该制动器具有结构紧凑、安装便利、适应性广、噪声低、工作频次于高、动作灵敏、制动稳定可靠等优点，是一种理想的自动化执行元件。

二、WDZS1系列微型电磁失电制动器性能参数MainTechnicalData

规格Specifications 　数据Contents	WDZS1-0.2	WDZS1-0.4	WDZS1-1.0	WDZS1-2.0
额定力矩 Rated Torque(N.m)	0.2	0.4	1.0	2.0
额定功率P20℃ Rated Power(W)	6	8	10	11
额定电压 Rated Voltage(VDC)	12、24、96	12、24、96	12、24、96	12、24、96
接通时间 Connecting Time(ms)	35	37	39	42
断开时间 Disconnecting Time(ms)	15	16	18	20
允许最高转速 Allowable Max Speed(rpm)	5000	5000	5000	5000

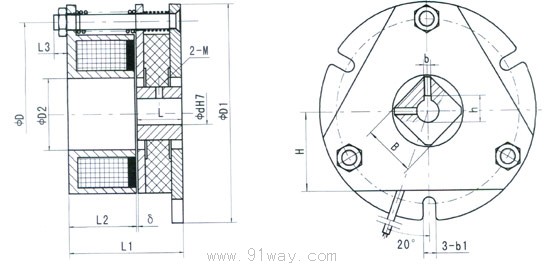

三、外形及安装尺寸

尺寸 规格 Specifications	d	D	D1	D2	L	L1	L2	L3	h	b	H	M	b1	B	δ
WDZS1-0.2	6	40	47	13	10	27.3	18	4	--	--	17	3	3.5	10	0.2
WDZS1-0.4	6	49	58	19	12	30.1	18	5	--	--	21	3	3.5	14	0.2
WDZS1-1.0	8	60	69	36	14	33.2	20	5	9.4	3	26	3	3.5	18	0.25
WDZS1-2.0	10	73	83	35	15	33.2	20	5	11.8	4	32	4	5	25	0.25

四、安装注意事项InstallationWarning
摩擦片与衔铁表面保持清洁，不得有油污；
制动器出厂时气隙已调整到正常工作气隙，安装时不需重新调整。

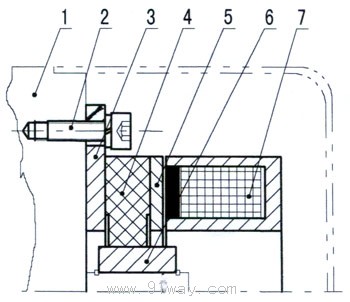

五、安装示意图

1.电机端盖
2.安装螺钉
3.安装板
4.制动盘
5.衔铁
6.轴套
7.磁轭组件

WDZS1系列微型电磁失电制动器
