产品名称：

DZS3系列A型电磁失电制动器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 电磁制动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DZS3系列A型电磁失电制动器产品详细说明：

1、简介（Applications）
　　DZS3系列A型电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器。它主要与Y系列电动机配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、包装等机械中，及在断电时（防险）制动等场合。
　　这种制动器具有结构紧凑、安装方便、适应性广、噪声低、工作频率高、动作灵敏、制动可靠等优点，是一种理想的自动化执行元件。
　
2、主要性能参数：Main Technical Data

规格Specifications 数据Contents 名称Item names	05A	08A	15A	30A	40A	80A	150A	200A	300A	450A
配套YEJ电机机座号 YEJ Motors Model Nimbers	71	80	90	100	112	132	160	180	200	225
额定力矩(N.m) Rated Braking Torque	5	7.5	15	30	40	80	150	200	300	450
额定功率P20℃(W) Rated Power	35	50	60	80	110	130	150	150	200	200

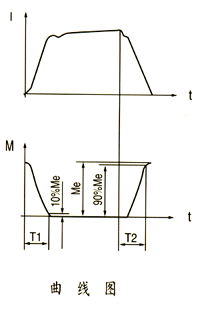

接通时间(ms) Connecting Time T1	63	87	110	140	152	165	214	252	303	359
断开时间(ms) Disconnecting Time T2	55	72	95	120	130	140	180	210	250	270
最大工作气隙(mm) Maximum Working Air Crach δ	0.8	1	1	1	1	1.2	1.2	1.2	1.5	1.5
额定电压(V dc) Rated Voltage	96	96	96	96	170	170	170	170	170	170
允许最高工作转速(rpm) Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000

3、手动释放装置使用说明：
这是一种能软、硬释放的手动释放装置。当旋紧释放螺钉，通过钢球推动释放板，从而拉动衔铁解除制动，旋松螺钉，衔铁通过弹簧力复位，恢复制动状态，即为硬释放；软释放时须将释放螺钉换为手柄，向后端扳动手柄即可解除制动。（参见安装示意图）

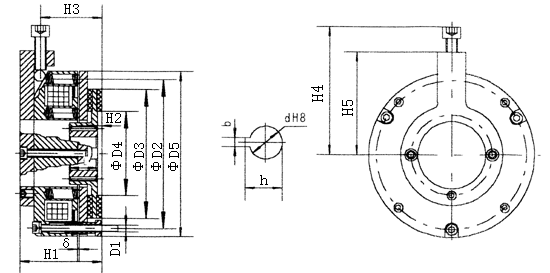

4、外形及安装尺寸：Overall and lnstallation Dimensions

尺寸型号	d	D1	D2	D3	D4	D5	b	h	H1	H2	H3	H4	H5	L	δ
DZS3-05A	14.8	3×M5	90	75	45	101	4	16.2	56	3	41	76	63	20	0.3
DZS3-08A	19.8	3×M5	105	90	50	117	6	21.6	60	3.5	45	84	71	20	0.3
DZS3-15A	24.8	3×M6	114	95	60	127	8	28.1	65	4	50	95	77	25	0.4
DZS3-30A	29.5	3×M6	133	115	75	147	8	32.8	70	4	54	106	90	30	0.4
DZS3-40A	29.5	3×M8	150	124	75	166	8	32.8	73	4	57	118	101	30	0.5
DZS3-80A	39.5	3×M8	170	150	104	187	12	42.8	91	4.5	71	135	112	30	0.5
DZS3-150A	44.5	4×M10	202	175	107	222	12	47.8	100	4.5	80	165	130	35	0.6
DZS3-200A	49	4×M10	244	215	150	265	14	52.8	112	4.5	90	185	150	40	0.6
DZS3-300A	59	4×M12	280	248	155	310	18	63.4	126	4	104	205	175	50	0.8
DZS3-450A	65	4×M12	300	268	165	330	18	69.4	130	4	108	235	185	56	0.8

5、安装：Installation
安装注意事项 Warning
摩擦片及衔铁表面不得有油污，必须保持清洁；
安装时必须保证气隙“δ”；
齿轮套不得有轴向窜动。
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。

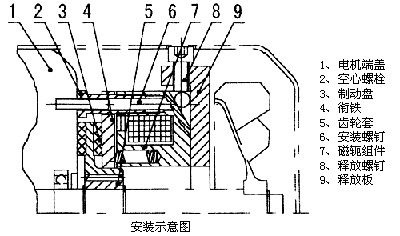

安装示意图：Example for lnstallation
1、电机端盖 motor side hood
2、空心螺栓 hollow boit
3、制动盘 braking
4、衔铁 armature
5、齿轮套 gear hub
6、安装螺钉 fixing screws
7、磁轭组件 magnetic yoke
8、释放螺钉 Releasing screw
9、释放板 Releasing board

DZS3系列A型电磁失电制动器（示意图）
