产品名称：

DLZ1系列电磁离合器,制动器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 电磁制动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

DLZ1系列电磁离合器,制动器产品详细说明：

1、简介（Applications）
DLZ1系列是将干式单片电磁离合器、制动器结合在一起的组合体。通过控制离合器、制动器线圈的供电来实现负载的传递和制动的功能。广泛应用于机械自动化系统中。

DLZ1系列电磁离合器制动由离合器部分、制动器部分、传动轴、外壳、基座等组成。无空载力矩、使用寿命长、动作灵敏、性能稳定、安装调整方便。

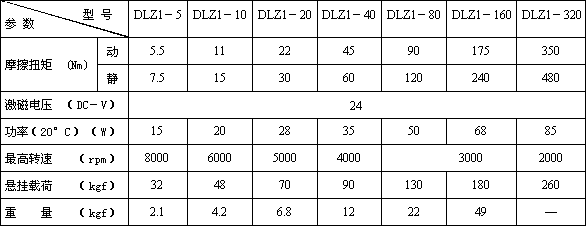

2、主要性能参数：Main Technical Data

规格Specifications 　　　　　数据Contents 名称Item names	DLZ1-0.6	DLZ1-1.2	DLZ1-2.5	DLZ1-5	DLZ1-10
额定力矩(N.m) Rated Braking Torque	6	12	25	50	100
接通时间(ms) Connecting Time T1	55	75	120	140	150
断开时间(ms) Disconnecting Time T2	15	25	35	45	55
额定电压(V dc) Rated Voltage	24	24	24	24	24
额定功率P20℃(W) Rated Power	13	16	20	32	35
允许最高工作转速(rpm) Allowable Max Speed	6000	4000	3500	3000	3000

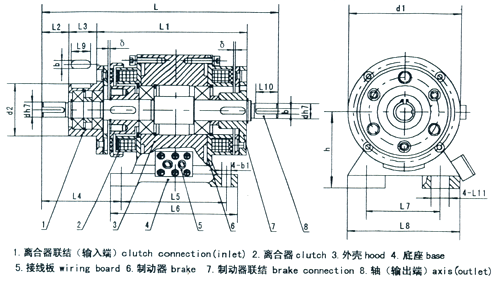

3、外形及安装尺寸：Overall and lnstallation Dimensions

尺寸型号	d	d1	d2	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	b	b1	h
DLZ1-0.6	11	80	38	181	105.5	25	20	65.5	75	90	52.5	80	22	14	13.5	4	6.5	55
DLZ1-1.2	14	105	45	217	126.5	30	25	78.5	90	105	65	90	25	22	13.5	5	6.5	65
DLZ1-2.5	19	130	55	270	154	40	30	98	110	130	80	110	36	25	15	6	9	80
DLZ1-5	24	158	64	332	184	50	40	121	135	160	105	140	45	36	20	8	11	90
DLZ1-10	28	190	75	397	221	60	50	149	160	185	135	175	56	56	24	10	11	112

4、安装注意事项：lnstallation
该产品属干式，摩擦片表面必须载无油的情况下使用
离合制动器安装前不需调整
安装时底座应固定牢固

DLZ1系列电磁离合器、制动器

DLZ1系列电磁离合器,制动器（示意图）
