JDZS系列交流电磁失电制动器产品详细说明：

 1、简介 Applications
JDZS系列交流电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器。它主要与Y系列电动机配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、印刷、包装等机械中，及在断电时（防险）制动等场合。

JDZS系列交流电磁失电制动器具有结构紧凑、适用性广、工作频次高、动作灵敏、制动可靠、安装接线方便、无需整流器、制动时间快于直流制动器等优点，是一种理想的自动化执行元件。

2、JDZS系列交流电磁失电制动器主要性能参数：Main Technical Data

规格Specifications 数据Contents 名称Item names	05	08	15	30	40	80	150
配套YEJ电机机座号 YEJ Motors Model Numbers	71	80	90	100	112	132	160
额定力矩(N.m) Rated Braking Torque	5	8	15	30	40	80	150
额定功率P20℃(W) Rated Power	60	70	80	90	120	200	250
最大工作气隙δ max (mm) Maximum Working Air Crach	0.8	1	1	1	1	1.2	1.2
额定电压(V AC) Rated Voltage	380V（三相）
允许最高工作转速(rpm) Allowable Max Speed	3000	3000	3000	3000	3000	3000	3000

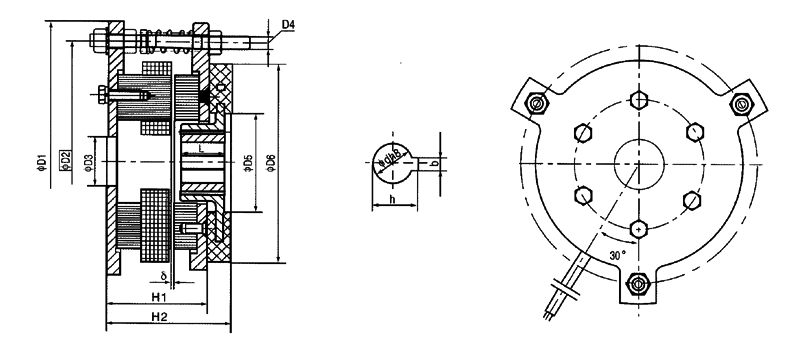

3、JDZS系列交流电磁失电制动器外形及安装尺寸：Overall and intallation Dimensions

4、安装：Installation

安装注意事项 Warning
摩擦片及衔铁表面不得有油污，必须保持清洁；
安装时必须保证气隙“δ”；
齿轮套不得有轴向窜动。
安装后将锁紧螺母锁紧在电机后端盖或法兰盘上。

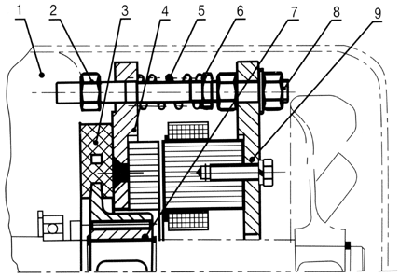

安装示意图：
Example for lnstallation
1、电机端盖 motor side hood
2、锁紧螺母 locking bolt
3、制动盘 braking
4、衔铁组件 hollow bolt
5、弹簧 spring
6、调节螺母 adjustable bolt
7、齿轮套 gear sleeve
8、安装螺钉 fixing screws
9、磁轭组件 magnetic yoke
