DLD系列单片电磁离合器产品详细说明：

1、简介 Applications
   DLD系列系无滑环干式、通电型工作的单片电磁离合器，线圈不旋转，一个摩擦副，结构紧凑，传递力矩大，响应迅速，无空载损耗。
  适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。广泛适用于包装机械、印刷机械、纺织机械、轻工机械、及办公机械中。

2、DLD系列单片电磁离合器主要性能参数：Main Technical Data


规格Specifications 数据Date	DLD-0.6	DLD-1.2	DLD-2.5	DLD2-5	DLD2-10	DLD2-16	DLD-25	DLD-32	DLD-50	DLD-100
额定力矩(N.m) Rated Braking Torque	6	12	25	50	100	160	250	320	500	1000
额定功率P20℃(W) Rated Power	13	16	20	32	40	45	54	60	80	100
额定电压(V DC) Rated Voltage	24	24	24	24	24	24	24	24	24	24
接通时间(≤ms) Engaging Time	55	75	120	140	230	250	303	380	450	505
断开时间(≤ms) Disengaging Time	15	25	35	45	60	90	170	200	260	330
工作最高转速(rpm) Allowable Max Speed	3600	3600	3000	3000	2500	2500	2500	2000	2000	1500

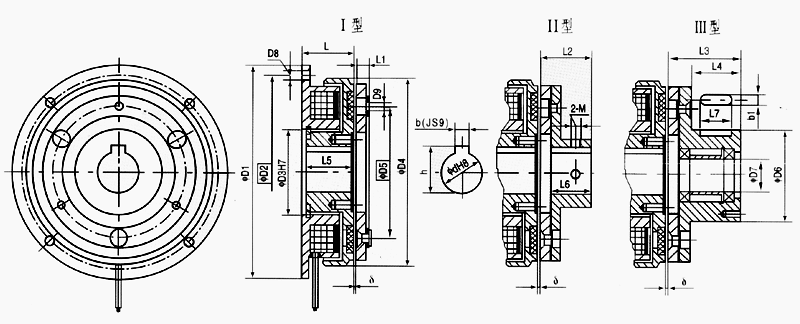

3、外形及安装尺寸：Overall and Installation

尺寸Sise 型号Model	D1	D2	D3	D4	D5	D6	D7	D8	D9	M	d	L	L1	L2	L3	L4	L5	L6	L7	b	b1	h	δ
DLD-0.6	80	72	35	68	50	38	12	4-4.3	3-4.1	M4	15	23.5	3.5	23.5	28.5	20	22.5	20	14	5	4	17.3	0.3
DLD-1.2	105	95	42	90	66	45	15	4-5.5	3-4.1	M6	20	27.2	4.7	24.7	34.8	25	24	20	22	6	5	22.8	0.3
DLD-2.5	130	110	52	112	80	55	20	4-5.5	3-5.2	M6	25	31.5	6.8	31.8	43.8	30	28.5	25	25	8	5	28.3	0.4
DLD-5	158	147.5	62	145	101	64	25	6-5.5	3-6.2	M6	30	36	8.4	38.4	56.4	40	30.7	30	36	8	6	33.3	0.4
DLD-10	190	175	80	169	120	75	30	4-9	3-8.2	M8	35	38	9.1	47.1	66	50	34.5	38	35	10	8	38.3	0.5
DLD-16	230	215	100	213	158	90	40	4-9	3-10.2	M8	43	44	11.2	56.2	80	59	40	45	40	12	10	46.3	0.5
DLD-25	270	250	110	245	182	98	40	4-9	3-10.2	M8	50	48	12.3	60.3	81.5	59	44	48	40	14	12	53.8	0.6
DLD-32	290	270	120	267	210	118	45	4-11	3-12.2	M10	55	51	12.6	68.6	92.5	70	47	55	40	16	14	59.3	0.6
DLD-50	310	290	130	286	248	125	50	4-11	4-12.2	M10	60	59	15.5	75.5	99.5	75	50	60	45	18	16	64.4	0.8
DLD-100	440	420	200	424	315			4-12.5	4-16.2	M12	70	66	17.5	93.5			56	76		20		74.9	0.8

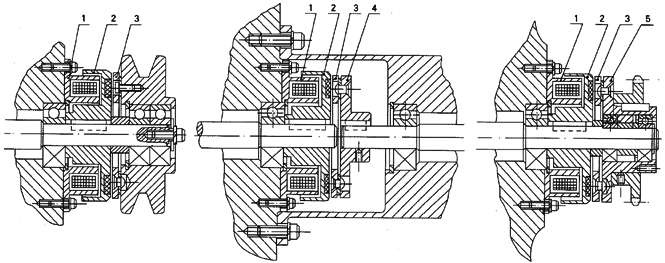

4、安装示意图 ：Example for lnstallation

  安装注意事项 Warning
摩擦片及衔铁表面不得有油污，必须保持清洁；
Friction disc and armature surface should be kept clean and free of grease.
安装离合器必须保证同轴度不大于0.1mm；
The coaxial degree should not exceed 0.1mm.
与离合器配合的轴孔与轴精密度为H8/h7
离合器主、从动侧需固定，不允许有轴向窜动，同时必须保证工作气隙“δ”
Not allowed to move on axial direction. Airgap should be kept in “δ”.

DLD系列单片电磁离合器
