 产品名称： ZC2816B型精密LCR数字电桥
型号规格： ZC2816B型精密LCR数字电桥
  放大图片 放大图片
产品类别： 常规产品 -- 仪器仪表 -- 电桥
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
ZC2816B型精密LCR数字电桥产品详细说明：

ZC2816B型精密LCR数字电桥是新一代元件参数测试仪器，运用了本领域的最新测试技术。强大的测试功能和优越的测量性能，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6 位测试分辨率，50Hz-200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式，可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选系统与计算机通讯及测试过程记录创造了良好的条件。

ZC2816B型精密LCR数字电桥1性能特点：

·  240×128点阵图形LCD显示
·  人性化操作界面，操作简单
·  极高的测量稳定性、准确性
·  RS-232C，GPIB接口(选件)
·  ZC2816B：50Hz-200KHz，共37个典型测试频率
·  10mVrms-2.0Vrms可编程测试电平
·  30Ω/100Ω可选信号源输出阻抗
·  最快快速可达32ms/次
·  内建比较器，11档分选及档计数
·  12组内部仪器设定储存
·  六位读数分辨率
·  精确的负载校准功能
·  测试电平监视功能
·  键盘锁定功能
·  HANDLER接口

ZC2816B型精密LCR数字电桥指标：

工作温度、湿度
0℃～40℃, ≤90%RH
电源要求
电压
93V～242V
频率
47.5Hz～63Hz
功耗
≤50VA
体积
320mm×140mm×400mm
测 量 功 能
测试参数
Z 、C、L、X、B、R、G、D、Q、θ
基本准确度
0.10%
等效电路
串联、并联
数学功能
绝对值偏差、百分比偏差
量程方式
自动、保持
触发方式
内部、手动、外部、总线
测试速度
快速: 32ms
中速: 90ms
慢速: 650ms
校正功能
开路、短路、负载校正
测试端配置
5端
平均次数
1-255(ZC2816B无)
显示方式
直读、ΔABS、Δ%、V/I

(电压/电流监测)、档号档计数
显示器
测 量 信 号
测量信号频率
50Hz-200kHz、共37点
50Hz、60Hz、80Hz、100Hz、
120Hz、150Hz、200Hz、250Hz、
300Hz、400Hz、500Hz、600Hz、
800Hz、1kHz、1.2kHz、1.5kHz、
2kHz、2.5kHz、3kHz、4kHz、
5kHz、6kHz、8kHz、10kHz、
12kHz、15kHz、20kHz、25kHz、
30kHz、40kHz、50kHz、60kHz、
80kHz、100kHz、120kHz、
150kHz、200kHz
测量信号电平
10mVrms～2.00Vrms，以10mV步进
信号输出阻抗
30Ω,100Ω任意选择
测 量 显 示 范 围
|Z|、R、X
0.00001Ω～99.9999MΩ
C
0.00001pF～999.999mF
L
0.00001μH～9.99999kH
G、B
0.00001μS～999.999S
D
0.00001～9.99999
Q
0.00001～99999.9
θ(DEG)
-179.999°～179.999°
θ(RAD)
-3.14159～3.14159
Δ%
-999.999%～999.999%
比 较 器 及 接 口
比较器
11档，9档合格，1档不合格。另有1个附属档
接口
RS232C、HANDLER、GPIB(选件
ZC2816B型精密LCR数字电桥

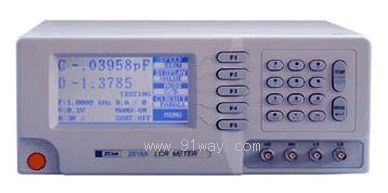

ZC2816B型精密LCR数字电桥（示意图）
