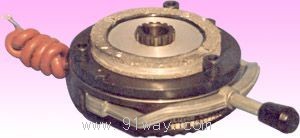

DLTZ4系列电磁失电制动器产品详细说明：

DLTZ4系列电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器（以下简称制动器）。它主要与Y系列电动机配套成一种新型的YEJ系列电磁制动三相异步电动机。广泛用于冶金、建筑、化工、食品、机
床、包装等机械中，及在断电时安全（防险）制动等场合，实现快速停车和准确定位。
    这种制动器具有结构紧凑、安装方便、适应性广、噪音低、工作频率高、动作灵敏、制动可靠等优点，是一种理想的自动化控制执行元件。
该制动器在下列条件下能可靠地工作：
1 海拔高度不超过1000m；空气相对湿度不大于90%；环境温度最高40 ,最低温度-15
2 周围介质中，无足以腐蚀金属和破坏绝缘的气体和尘埃。
3 制动器采用B级绝缘，电压波动不超过+5%和-15的额定电压，其工作方式为连续工作制，制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、齿轮套、手动释放装置、安装螺钉等零件组成。当制动器线圈通电时，线圈产生磁场使衔铁吸向磁轭，衔铁与制动盘脱离（释放）；当线圈断电时，磁通消失，衔铁被释放，弹簧施压于衔铁，将制动盘上的摩擦片压紧，从而产生制动力矩达到制动的目的。

技术参数

	05	08	15	30	40	80	150
配套YEJ电动机机座号	71	80	90	100	112	132	160
额定制动力矩(N.m)	4	8	16	32	60	80	150
励磁功率20℃（W）	25	30	35	45	55	60	90
接通时间T1(ms)	63	87	110	140	152	165	214
断开时间T2(ms)	55	72	95	120	130	140	180
最大工作气隙δmax(mm)	0.8	1				1.2	1.5
励磁电压DC(V)	190
允许最高转速n(rpm)	3000

注：可为用户设计电压为220V、99V、170V及其它电压的制动器，绝缘等级可另设计为F级和H级

外形尺寸及安装

	d1	d2	d3	d4	d5	d6	d	b1	b2	b3	b
DLTZ4-05	84	72	19	8	13	3*M4	11	40	35	88	4
DLTZ4-08	102	90	24	8	13	3*M5	15	46.5	41	106.5	5
DLTZ4-15	127	112	35	10	13	3*M6	20	55.5	48	132	6
DLTZ4-30	147	132	40	10	13	3*M6	25	63	55	152	8
DLTZ4-40	162	145	52	12	24	3*M8	30	73.5	64	168	8
DLTZ4-80	188	170	52	12	24	3*M8	35	80.5	71	194.5	10
DLTZ4-150	215	196	62	14	24	3*M8	45	96	83	226	14

DLTZ4系列电磁失电制动器

	h1	h2	h3	h4	h5	h	I	α	β	δ
DLTZ4-05	98	53	23	1.8	17	12.2	18	25゜	10゜	0.2
DLTZ4-08	111	62	23	2.5	18	16.4	20	25゜	8゜	0.3
DLTZ4-15	129	76	23	3.5	25	21.8	20	25゜	7゜	0.4
DLTZ4-30	139	86	23	3	22	28.8	25	25゜	7゜	0.4
DLTZ4-40	161	94	32	3	29	33.3	3	25゜	7゜	0.5
DLTZ4-80	186	110	32	3	25	38.3	30	25゜	7゜	0.5
DLTZ4-150	242	140	32	4	29	48.8	35	25゜	12゜	0.6

1.电机端盖  2.空心螺栓  3.制动盘    4.衔铁
  5.手动释放  6.齿轮套   7.磁轭   8.安装螺钉
  9.弹簧    10.调整螺母
