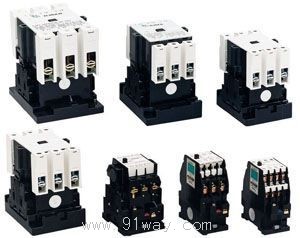

CJX1系列交流接触器产品详细说明：

一、适用范围
CJX1（3TB 3TF）系列交流接触器用于交流行50/60HZ，额定绝缘电压至1000V，在AC-3使用类别下，额定工作电压为380V时的额定工作电流为9-475A的电路中，它主要是供远距离接通及分断电路之用，并适用频繁起动机及控制电动机，也适用于热继电器组合成电磁起动器。产品符合IEC60947-4-1，GBI4048.4标准。

二、型号及含义

三、CJX1系列交流接触器技术参数
3.1、技术参数见表

接触器型号		CJX1-9 3TB40 CJX1-12 3TB41	CJX1-16 3TB42 CJX1-22 3TB43	CJX1-32 3TB44	CJX1-45 3TF46 CJX1-63 3TF47	CJX1-75 3TF48 CJX1-85 3TF49	CJX1-110 3TF50 CJX1-140 3TF51	CJX1-170 3TF52 CJX1-205 3TF53	CJX1-250 3TF54 CJX1-300 3TF55	CJX1-400 3TF56 CJX1-475 3TF57
机械寿命（X106）		10	10	10	10	10	6	8	8	8
约定发热电流		20	30	45	80	100	160	200/220	300	400/550
额定绝缘电压		660	660	660	1000	1000	1000	1000	1000	1000
额定工作 电流（A）	380V 660V	9/12 7.2/9.5	16/22 13.5	32 18	45/63 45/63	75/85 75/85	110/140 110/140	170/205 170/225	250/300 250	400/475 400
可控制电动机 功率（KW）	380V 660V	4/5.5 5.5/7.5	7.5/11 11	15 15	22/30 39/55	37/45 67	55/75 100	90/110 156	132/160 235	200/250 375
可控制电动机功率（KW）	380V 660V	1.4/1.9 2.4/3.3	3.5/4 6/6.6	7.5 11	12/14 20.8/24	17/21 29.5/36	27/35 46.9/60	38/50 66/86	58/66 100/114	81 140
操作频率（1/h）	AC3 AC4	1200 300	600 300	600 300	1200/1000 600/400	1000 400	1000 400	700/500 300/130	700/500 200/130	500/420 150
电寿命（X106）	AC3 AC4	1.0 0.2	1.0 0.2	1.0 0.2	1.0 0.1	1.0 0.1	1.0 0.1	1.0/0.8 ??0.1	0.8 0.1	0.8 0.1
吸引线圈工 作电压范围
吸引 线圈 功率 消耗	吸合AV 起动VA	10 68	10 69	10 71	17 183	32 330	39 550	58 910	84 1430	115 2450
辅助接触 额定绝缘 电压（V）		660	680	660	660	660	660	660	660	660
辅助接触约定发热电流（A）		10	10	10	10	10	10	10	10	10
辅助 触头 额定 工作 电流（A）	Ac15 380/660	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1	1.9/1.1
	De13 220V	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15

3.2、控制线圈额定电压
50Hz:24,36,48,110,127,220,380,etc.
60Hz:24,110,220,440,etc
