产品名称：

IAH系列自动分度卡盘

型号规格：

IAH系列自动分度卡盘

产品类别：

常规产品 -- 五金工具 -- 卡盘

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

IAH系列自动分度卡盘产品详细说明：

IAH系列自动分度卡盘

角度定制：非标角度可以定制
多面加工：同一本体一次装夹实现8x45°、4x90°、2x180°多个面加工
快速换模：插拨式夹具固定方案，1分钟内实现夹具更换
浮动靠山：叠加专利技术浮动靠山，定位时伸出，转位时缩回
高精度：角度分度精度<1' 重复定位<0.01mm

规格 Spec 型号 Model	ØA	B	ØC(h7)	D	G	J	K	M	N
IAH-200A/C	200	140	150	5	83	30	76	48	44
IAH-225A/C	225	155	185	5	95	36	84	58	45
IAH-250A/C	250	190	210	5	106	40	113	55	46
IAH-280A/C	280	210	210	5	120	48	125	67	57
IAH-320A/C	320	232	235	5	132.5	51	136	87.5	70
IAH-360A/C	355	240	290	5	150	50	148	103	89.5
IAH-420A/C	416	259	290	5	174	60	160	122	106
IAH-500A/C	500	308	380	7	205	68	200	157	132.5

规格 Spec 型号 Model	夹紧力 kgf	主轴孔径 mm	最高转速 RPM	重量 kg	最大工件尺寸 mm	夹持行程 mm
IAH-200A/C	785	45	2200	20	80	13
IAH-225A/C	1270	45	2200	29	100	14
IAH-250A/C	1730	45	2000	44	160	20
IAH-280A/C	2550	45	1800	56	220	20.5
IAH-320A/C	2550	55	1200	73	230	22
IAH-360A/C	2550	55	1200	105	240	23
IAH-420A/C	3530	55	800	146	260	30
IAH-500A/C	4670	55	800	230	310	35

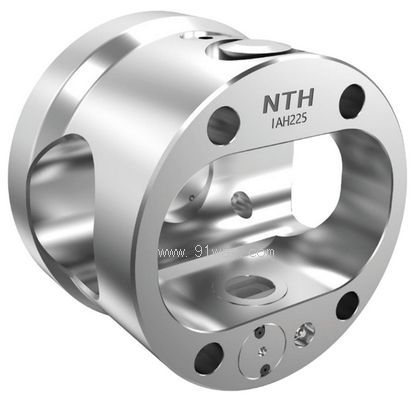

IAH系列自动分度卡盘

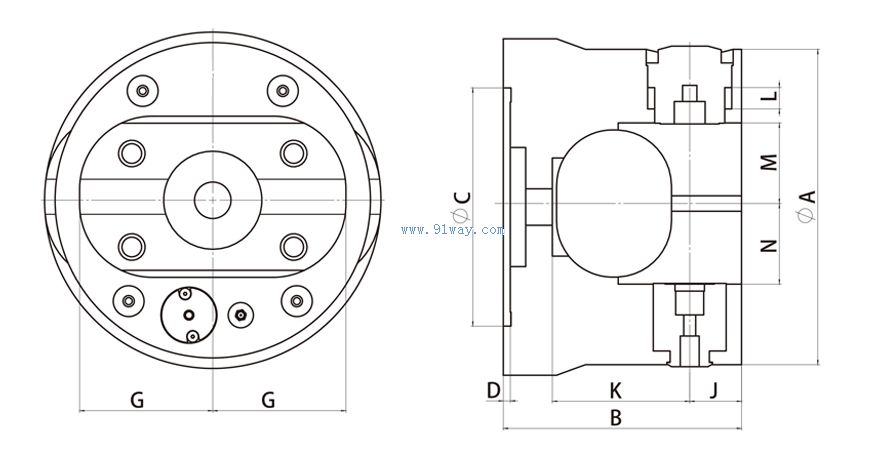

IAH系列自动分度卡盘（示意图）
