产品名称：

BTS系列二爪三爪共用中空卡盘

型号规格：

产品类别：

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

BTS系列二爪三爪共用中空卡盘产品详细说明：

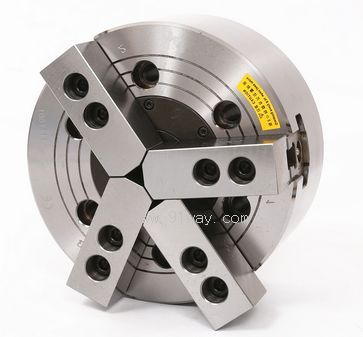

BTS系列二爪三爪共用中空卡盘

1. 同一个卡盘，可实现两爪卡盘及三爪卡盘的功能。
2. 在夹持圆形工件切换为异形工件时，只须调整卡爪，无需更换卡盘。
3. 卡盘所有滑动面均经过表面硬化及研磨处理，以提高回转精度与使用寿命。

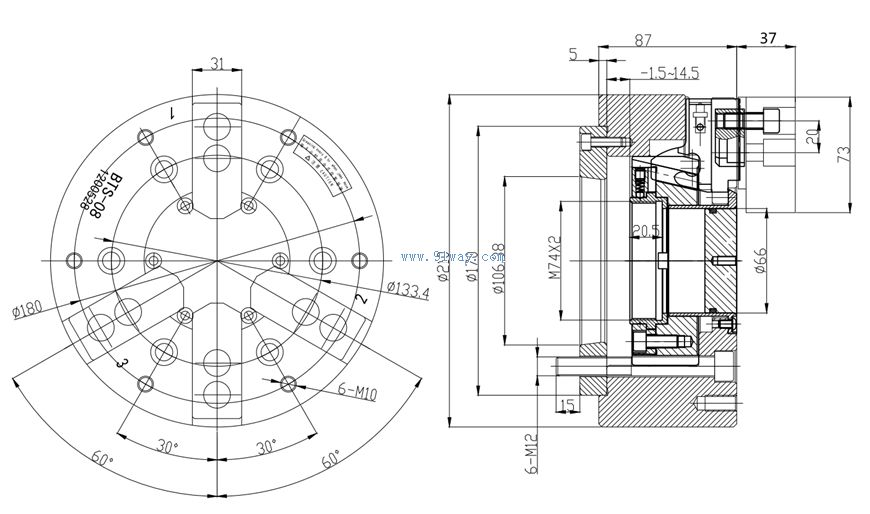

尺寸单位/Size Unit:mm

规格 Spec 型号 Model	通孔直径 Through hole dia. (mm)	楔心行程 Plunger stroke (mm)	爪行程直径 Jaw stroke (Dia) (mm)	最大夹持直径 Max clamping dia (mm)	最小夹持直径 Min clamping dia (mm)	容许油压缸推力 (两爪) Max.D.B.Pull KN(kgf)	容许油压缸推力 (三爪) Max.D.B.Pull KN(kgf)
BTS-08A6	66	16	7.4	210	23	14.7(1470)	21.5(2200)

规格 Spec 型号 Model	最大夹持力 (两爪) Max clamping force KN(kgf)	最大夹持力 (三爪) Max clamping force KN(kgf)	最高转速 Max RPM	重量 Weight kg	适合油压缸 Matched cylinders	最大使用压力 (两爪) Max.pressure Mpa(kgf/cm2)	最大使用压力 (三爪) Max.pressure Mpa(kgf/cm2)
BTS-08A6	37.9(3870)	56.8(5800)	4200	25	H-1552	1.2(12)	1.8(18)
