JR36B系列热过载继电器产品详细说明：

JR36B系列热继电器适用于交流50Hz、电压至660V，电流0.5～630A的长期工作或间断电器具有断相保护、温度补偿、动态指示、动作活性检查，有手动复位和自动复位，并有手动断开常闭触头的按钮，热继电器动作可靠，外型美观安装方便，是替代JR168系列，新一代较为理想的产品，产品符合GB14048.4-93等标准。



产品品种、规格
热继电器的型式
按额定电流等级分为20、32、63、160、250、400、630A7个等级。
热继电器整定电流与热元件整定电流规格见表一

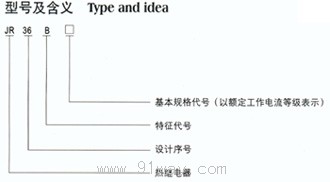

JR36B系列热过载继电器型号及外型

热继电器型号	热继电器整定电流（A）	热元件件号
		元件号	整定电流（A）	电流调节范围
JR36B-20	20	1	0.35	0.25～0.35
		2	0.5	0.32～0.5
		3	0.72	0.45～0.72
		4	1.1	0.68～1.1
		5	1.6	1～1.6
		6	2.4	1.5～2.4
		7	3.5	2.2～3.5
		8	5	3.2～5
		9	7.2	4.5～7.2
		10	11	6.8～11
		11	16	10～16
		12	22	14～22
JR36B-32	32	13	16	10～16
		14	22	14～22
		15	32	20～32
JR36B-63	63	16	22	14～22
		17	32	20～32
		18	45	28～45
		19	63	40～63
JR36B-160	160	20	63	40～63
		21	85	53～85
		22	120	75～120
		23	160	100～160
JR36B-250	250	24	200	130～165～200
		25	250	160～200～250
JR36B-400	400	26	300	200～250～300
		27	400	250～320～400
JR36B-630	630	28	500	320～400～500
		29	630	420～525～630

JR36B全系列热继电器安装独立式安装,可与各类接触器配体使用,固定方式可用螺钉固定.连接其主电路时应按表三和表由选择与热元件相适应的连接导线,辅助电路连接导线的最大载面积不得超过205mm2执接线螺钉应旋紧,不得松动。

序号	整定电流倍数	动作时间性			起始条件	周围空气温度
1	1.05	<2h			冷态开始	20±5℃
2	1.2	<2h			热态（接序）
3	1.5	10A	<2min	≤32
		10	<4min	>32
4	7.2	10A	2s<Tp≤10s	≤32	冷态
		10	4s<Tp≤10s	<32

JR36B系列热过载继电器

整定电流上限值A	>0≤8	>8≤12	>12≤20	>20≤25	>25≤32	>30≤50	>50≤65	>65≤85
连接导线截面积mm2	1	1.5	2.5	4	6	10	16	25
整定电流上限值A	>85≤115	>115≤150	>150≤175	>175≤225	>225≤250	>250≤275	>275≤350	>350≤400
连接导线截面积mm2	35	50	70	95	120	150	185	240

试验电流范围（A）	铜排		铜电缆
	尺寸mm	数量	截面积mm2	数量
400〈I≤500	30*5	2	150	2
500〈I630	40*5	2	150	2
