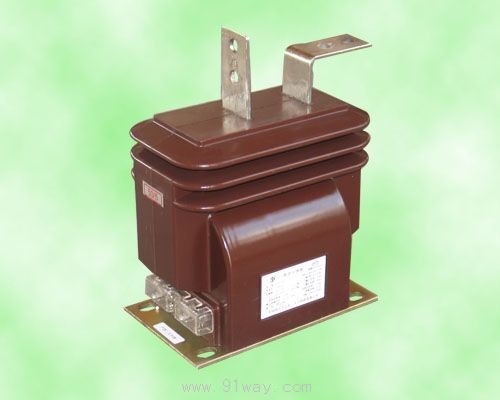

LZJC-10,LZJC1-10GY系列电流互感器产品详细说明：

LZJC-10,LZJC1-10GY系列电流互感器用于额定频率50、60Hz额定电压为10kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用。
LZJC-10,LZJC1-10GY系列电流互感器是采用环氧树脂浇注成形的全封闭免维护产品。

结构简介
电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。

LZJC-10,LZJC1-10GY系列电流互感器
1、设备种类：户内；
2、安装地点的海拔不超过1500m；
3、环境温度：-5—+40℃；
4、大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。

LZJC-10,LZJC1-10GY系列电流互感器技术数据
1、产品符合IEC和GB1208-97《电流互感器》；
2、额定绝缘水平：12/42/75kV；
3、额定频率：50、60Hz；
4、额定二次电流：1A、5A；
5、负荷功率因数：COSφ=0.8（滞后）；
6、产品允许在120%的额定电流下长期运行；
7、额定输出及动热稳定电流见产品铭牌。

型 号		LZJC -10
额定一次 电流(A)	额定二次电流 (A)	频率 (Hz)	准确级 组合	准确级及相应的额定输出(VA)			10P级准确限值系数	额定短时热电流kA(有效值)/1 秒	额定动稳定电流kA(峰值)
				0.2	0.5	10P
5～400	5	50	0.2/10P 0.5/10P	10	10	15	15	80Iin	2.5Ith
500～800				10	10	15		40	80
1000～1500				10	15	20		50	125
型 号		LZJC-10A
额定一次 电流(A)	额定二次电流 (A)	频率 (Hz)	准确级 组合	准确级及相应的额定输出(VA)			10P级准确限值系数	额定短时热电流kA(有效值)/1 秒	额定动稳定电流kA(峰值)
				0.2	0.5	10P
5～400	5	50	0.2/10P 0.5/10P	10	15	30	10	80Iin	2.5Ith
500～800				10	15	30		40	80
1000～1500				10	15	30		50	125

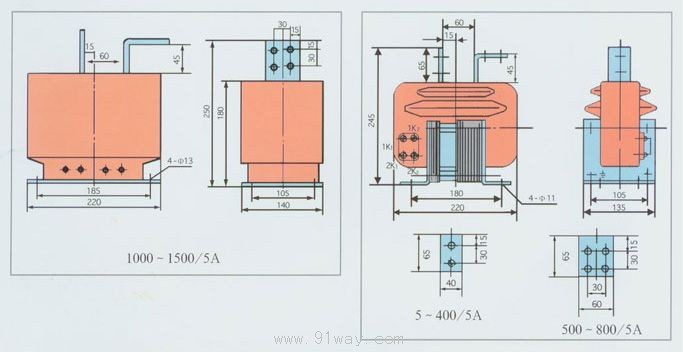

LZJC-10,LZJC1-10GY系列电流互感器
