产品简介:
(点击小图查看大图)
LDJ-10系列带触头盒电流互感器产品详细说明:
一、概 述
LDJ-10系列带触头盒电流互感器适用于额定频率50、60Hz额定电压为10kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用。
LDJ-10系列带触头盒电流互感器采用环氧树脂浇注成形的全封闭免维护产品。

二、结构简介
LDJ-10系列带触头盒电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金,保护级铁芯采用优质硅钢片卷制,二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。

三、适用范围(若要订产品适用范围超出下列范围可与我协商后确定)
1、设备种类:户内;
2、安装地点的海拔不超过1000m;
3、环境温度:-5—+40℃;
4、大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。

四、LDJ-10系列带触头盒电流互感器技术数据(若要订产品技术数据超出下列范围可与我协商后确定)
1、产品符合IEC和GB1208-97《电流互感器》;
2、额定绝缘水平:12/42/75kV;
3、额定频率:50、60Hz;
4、额定二次电流:1A、5A;
5、负荷功率因数:COSφ=0.8(滞后);
6、产品允许在120%的额定电流下长期运行;
7、额定输出及动热稳定电流见产品铭牌。

LDJ-10系列带触头盒电流互感器外形图1

LDJ-10系列带触头盒电流互感器外形图2

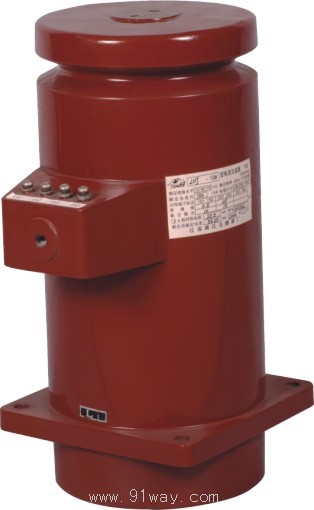

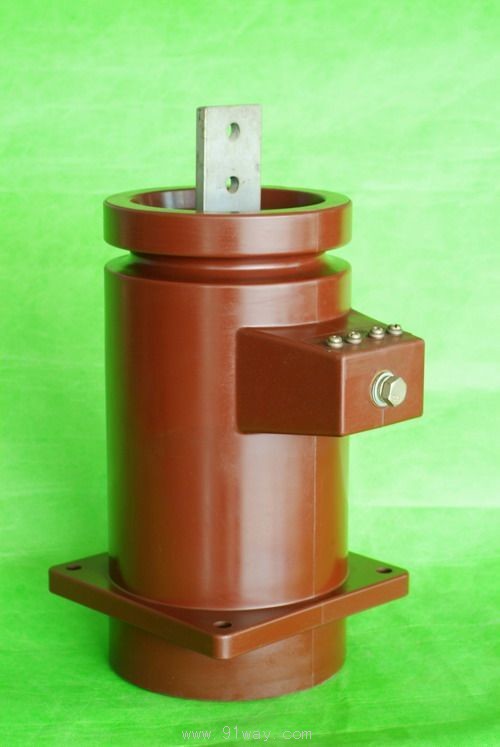

LDJ-10系列带触头盒电流互感器

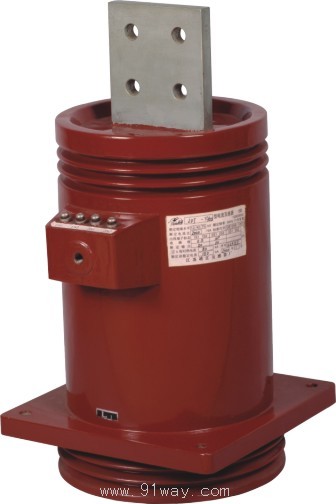

LDJ-10系列带触头盒电流互感器
