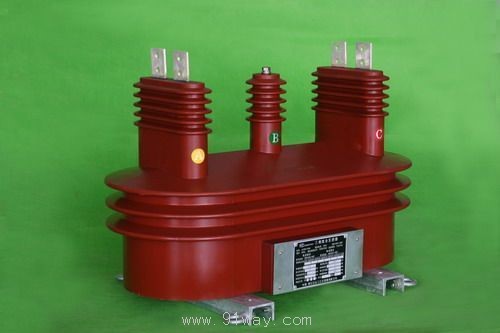

产品名称: JLSZVW1-10系列组合互感器
型号规格: JLSZVW1-10系列组合互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 组合式互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JLSZVW1-10系列组合互感器产品详细说明:
JLSZVW1-10型组合互感器为三相整体浇注户外式产品。适用于交流50-60Hz10kV中性点不直接接地的电力系统中,供电压、电流、电能和功率的测量用。
JLSZVW1-10系列组合互感器采用单元件,通过V/V接线组成三相装置。
本系列产品采用瑞士进口的户外环氧树脂一次性浇注成形的全封闭、全工况、免维护产品。耐侯性强,具有较强的抗污能力,只需定期擦拭表面灰尘即可。表面爬电距大,适用于高温、高湿地区使用。
本系列产品具有抗短路能力强,能承受较大的动热稳定电流。考虑到变电站计量点到控制室距离 较远,二次阻抗较大的因素本系列产品加大了二次容量。并能满足变电站对互感器无油化、高动热稳定、大容量、复变比的要求。
本系列产品具有较强的反窃电功能,互感器的二次接线盒全部装有铅封螺钉,防止私自拆开二次接线盒窃电。二次侧引出线要求用铠装电缆。为了防止窃电分子改换铭牌窃电,该产品在出厂时,在电流互感器的本体上铸有电流变比,以利于抄表人员核实。

结构简介
1、JLSZVW1-10型组合互感器PT铁芯采用环型,在芯柱上套有二次绕组和一次绕组。二次绕组均绕在绝缘筒上,一次绕组首末两段最外层放有静电屏。两个绕组均为多层圆筒式,一次绕组套在二次绕组的外面,绕组之间留有绝缘。
电流互感器一次线圈和二次线圈为链形结构。铁芯采用超微晶合金,二次线圈均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃漆包线卷制而成。
2、浇注体用螺栓固定在底座支架上。二次接线盒在下面有出线口,接线盒盖上铆有铭牌。支架上有四个螺孔供用户安装使用。支架上有专用接地螺栓。

技术数据(若要订产品技术数据超出下列范围可与我协商后确定)
1、产品性能符合IEC标准和GB17201-1997〈〈组合互感器〉〉;
2、额定绝缘水平:12/42/75kV;
3、额定频率为:50/60Hz;
4、允许工作在120%额定电流电压下;
5、负荷功率因数:COSφ=0.8(滞后);
6、额定二次电流:5A
7、额定输出及动热稳定电流见产品铭牌。

适用范围(若要订产品适用范围超出下列范围可与我协商后确定)
1、设备种类:户外;
2、安装地点的海拔不超过1000m;
3、环境温度:-40—+40℃;
4、大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。

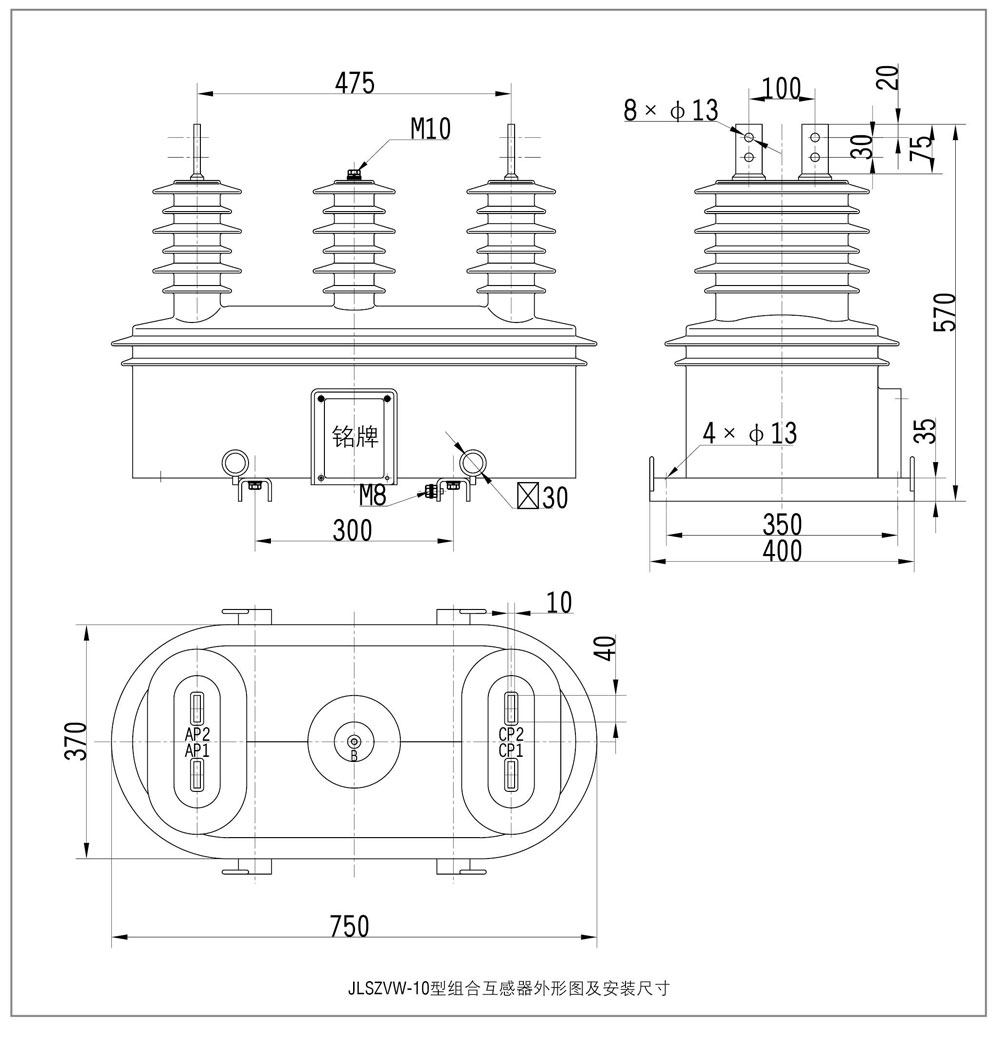

JLSZVW1-10系列组合互感器外形及安装尺寸
JLSZVW1-10系列组合互感器

JLSZVW1-10系列组合互感器
