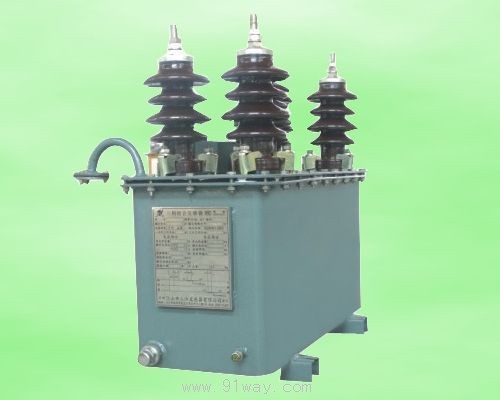

产品名称: JLSJV1-10系列油浸式组合互感器
型号规格: JLSJV1-10系列油浸式组合互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 组合式互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JLSJV1-10系列油浸式组合互感器产品详细说明:
JLSJV1-10系列油浸式组合互感器适用于交流10kV 、50(60)Hz的电力系统中,供电压、电流、电能和功率的测量用。
本产品具有计量精度高、绝缘性能好、防窃、漏电效果好、重量轻等优点。是目前供电系统的理想电能计量设备。
本产品由电压互感器、电流互感器通过V/V接线组成三相装置。

结构简介
1、电流互感器采用二次线圈绕制在非晶合金铁心上,用环氧树脂浇注成型,一次线圈穿心绕制后,经绝缘护套紧固在高压陶瓷上。
2、电压互感器的高压线圈绕制在一次成形的增强尼龙骨架上,避免了缝隙爬电,电场均匀,介质损耗小,绝缘电阻大,耐压强度高,极大地提高了产品的可靠性。
3、电流、电压互感器安装固定在箱内元件板上,该板与盖板相连,可以一并吊出油箱,以便维修保养。
4、油箱为长方形,箱侧装有油标尺,箱内装有变压器油 ,并采用真空滤油及真空注油工艺。
5、二次接线柱备有铅封螺钉,以防窃电。
6、箱盖上装有吸湿器,投入运行时请装好吸湿器。

技术数据(若要订产品技术数据超出下列范围可与我协商后确定)

1、产品性能符合IEC标准和GB17201-1997〈〈组合互感器〉〉;
2、 额定绝缘水平:12/42/75kV;
3、额定频率为:50/60Hz;
4、允许工作在120%额定电流电压下;
5、负荷功率因数:COSφ=0.8(滞后);
6、额定二次电流:5A
7、额定输出及动热稳定电流见产品铭牌。

JLSJV1-10系列油浸式组合互感器适用范围(若要订产品适用范围超出下列范围可与我协商后确定)
1、设备种类:户外;
2、安装地点的海拔不超过1000m;
3、环境温度:-25—+40℃;
4、大气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质

JLSJV1-10系列油浸式组合互感器

JLSJV1-10系列油浸式组合互感器
