JLSZVK-3,6,10系列组合互感器产品详细说明：

JLSZVK-3、6、10系列组合互感器为户外干式，适用于交流10kV 、50(60)Hz的电力系统中，供电压、电流、电能和功率的测量用。
JLSZVK-3、6、10系列组合互感器采取了无油化、免维护设计并具有计量精度高、绝缘性能好、防窃、重量轻等优点。
JLSZVK-3、6、10系列组合互感器由电压互感器、电流互感器通过V/V接线组成三相装置。

JLSZVK-3,6,10系列组合互感器结构简介
1、电流互感器一次线圈和二次线圈为链形结构,计量级铁芯采用超微晶合金，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。
2、电压互感器的铁芯采用环型，在芯柱上套有二次绕组和一次绕组。二次绕组均绕在绝缘筒上，一次绕组首末两段最外层放有静电屏。两个绕组均为多层圆筒式，一次绕组套在二次绕组的外面，绕组之间留有绝缘。
3、电流、电压互感器安装固定在箱内元件板上，该板与盖板相连，可以一并吊出油箱，以便维修 保养。
4、二次接线柱备有铅封螺钉，以防窃电。
三、技术数据（若要订产品技术数据超出下列范围可与我协商后确定）
1、产品性能符合IEC标准和GB17201-1997〈〈组合互感器〉〉；
2、额定绝缘水平：12/42/75kV；
3、额定频率为：50/60Hz；
4、允许工作在120%额定电流电压下；
5、负荷功率因数：COSφ=0.8（滞后）；
6、额定二次电流：5A
7、额定输出及动热稳定电流见产品铭牌。

四、适用范围（若要订产品适用范围超出下列范围可与我协商后确定）
1、设备种类：户外；
2、安装地点的海拔不超过1000m；
3、环境温度：-40℃—+40℃；
4、大气中无严重影响互感器绝缘性能的污染

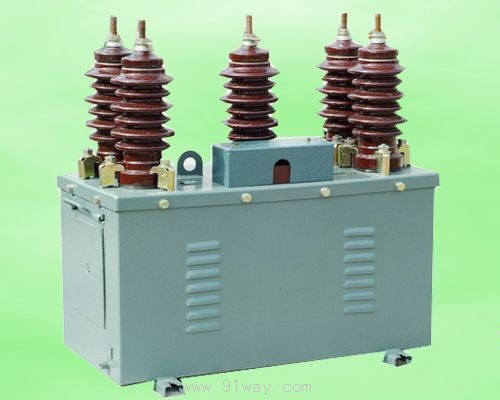

JLSZVK-3,6,10系列组合互感器
