XCN(XC158)系列高可靠密封线簧连接器产品详细说明：

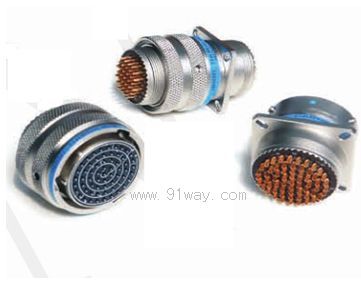

XCN(XC158)系列高可靠密封线簧连接器

符合国军标GJB2889
适用于浸水、潮湿等恶劣环境下的设备与电缆或电缆与电缆之间的电气连接
双曲面线簧插孔使连接器插拔柔和，连接可靠
卡口式快速连接系统，锁紧牢靠，抗振耐冲
防水功能，连接器插合后可耐1m水深
防斜插功能，有效保护插针不被壳体碰伤
五种键位角度定位实现盲插和防错插功能
强耐环境性能，铝合金材质耐盐雾性能达200小时，不锈钢材质耐盐雾性能达1000小时
φ0.635～φ12mm共10种接触件规格，满足不同需求
插头插座既可装针，也可装孔
插头插座端接方式为焊接
插头插座壳体尾部均设计有防转端齿
“腰形”安装孔，使插座安装有更大的兼容性
产品与XC158互换
产品使用
该系列不锈钢产品适用于舱外耐受长期盐雾环境的场合，铝合金产品建议在舱内使用，如铝合金产品用于盐雾较恶劣的环境，建议每年检查壳体表面状态，出现盐雾腐蚀现象尽快更换产品.
产品在对插到位且线缆(成缆)采用防水附件夹紧的情况下，可浸入1m水深2h不会有水浸入
如在未插合情况下需要淋雨或短时浸水，建议配接金属防尘盖
严禁带电插拔
只确保与本厂同系列适配插头座正常配套使用
该系列产品不建议配套使用其它系列附件，如确需使用需要与我方进行确认

XCN(XC158)系列高可靠密封线簧连接器主要技术性能

[机械性能]
——壳体：高强度铝合金 屏蔽镀层：镀镍 ,非屏蔽镀层：硬质阳极化
——壳体：不锈钢壳体镀层：钝化处理，导电
——绝缘体：特种工程塑料
——封线体和密封圈：高抗撕耐高温硅橡胶
——接触件：铜合金镀金、铁合金镀金
——正弦振动频率10～2000Hz 加速度196m/s2
——随机振动：功率谱密度0.6G2/Hz，加速度均方根值28.4G
——冲击加速度980m/s2
——恒加速度980m/s2
——机械寿命1000次

[电气性能]
一一绝缘电阻：常温>5000MΩ 湿热>100MΩ
