项目名称

可测量范围

测量精确度

说明

电压/电流/频率

三相电压：10~700V(真有效值)
零线电压：1～70V(真有效值)
三相电流：0~1000A(真有效值，选配1000A电流传感器)
零线电流：0~25A(真有效值，选配25A电流传感器)
频率：      40~70Hz

电压：±0.5%

电流：±0.5%

频率：±0.01Hz

此处以A相电压频率作为测量频率

谐波测量

电压谐波：总谐波、1~50次谐波
电流谐波：总谐波、1~50次谐波

电压谐波： ±0.1(%f)
电流谐波：±1%

功率测量

有功：0.05~700KW
视在：0.05~700KVA
无功：0.05~700KVAR
功率因数：0.00~1.00
有功电能：0.01~10000kWh
视在电能0.01~10000kVAh
无功电0.01~10000kVARh
平均功率因数：0.00~1.00

有功：±2%
视在：±2%
无功：±2%
功率因数：读数±0.005
有功电能：±2%
视在电能：±2%
无功电能：±2%
平均功率因数：读数±0.005

三相不平衡

基波电压：10~700V(真有效值)
基波电流：0.5~1000A(真有效值)
基波频率：40~70Hz
相角：0~360?
不平衡度：0.0%~100%

电压：0.5%
电流：0.5%
频率：读数±0.01Hz
相角：读数±0.3?
电压不平衡度：读数±0.2
电流不平衡度：读数±0.2

此处以A相电压频率作为总测量频率

项目名称

可测量范围

测量数确度

说明

监测记录

可记录参数：三相电压、三相电流、零线电流、电压谐波（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变

记录时长＝（仪表可记录zui大数据个数×保存时间间隔）/60分钟=18635*3秒/3600秒钟=15.5小时
保存时间间隔：3S～30Mmin记录时长：15小时～388天

采集间隔设置3秒，可监测15.5小时，采集间隔设置30分种可监测388天(3秒～30分连续可调)

骤升骤降

电压骤升、电压骤降以及暂时断电

zui多可记录40个事件

波 动

电压波动量：0.1%~10.0%

测量误差：±5％

闪 变

短时闪变
长时闪变

短时间闪变测量误差:±5％
长时间闪变测量误差：±5％

数字示波器

三相电压、三相电流、零线电压和零线电流瞬时波形

zui大采样频率：200KHz
zui小采样频率：100Hz

型 号

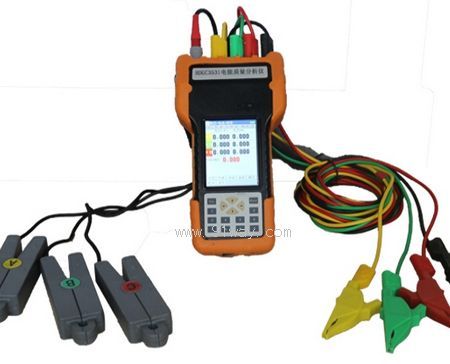

HDGC3531

显示屏

触摸屏，彩色图形LCD

通讯接口

USB

重 量

1.0KG

内 存

64M bit
