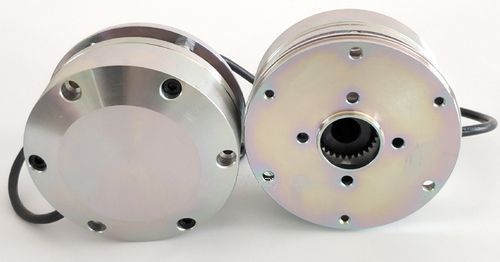

TQWZ3系列电动叉车电磁制动器产品详细说明：

一、用途及特点
TQWZ3系列叉车电磁制动器是根据弹簧加压、失电制动设计的安全制动器，主要应用于叉车，实现快速停车、准确定位、断电时安全制动（防险）等功能。
断电时弹簧力制动
有双向行车制动功能
全动态制动
扭矩可调,制动盘磨损后间隙可调
可带有手动释放
可附装胶套及密封法兰,制作成防尘功能
带过渡法兰 (制动板) 安装
电磁铁励磁线圈可设计成多种电压选择
制动盘摩擦片不含铅和石棉

二、使用条件
制动器在下列条件下能连续可靠工作：
海拔高度不超过1000米。
环境工作温度为-15°C至+40°C。
湿月月平均，高相对湿度为90%，同时该月平均**低温度不高于25°C。
周围介质中，无足以腐蚀金属和破坏绝缘的气体及尘埃。
线圈工作电压波动不超过+5%至-15%的额定工作电压。
摩擦副不得污染油脂类物质。

三、工作原理及安装维护
电磁制动器主要由励磁部分（磁轭8、线圈7、弹簧6、衔铁5）、制动盘4(摩擦片、铝盘、花键套)等主要零部件组成。调整气隙至规定值δ后，反向旋出空心螺栓1，DING紧励磁部分。励磁部分通过安装螺钉2与制动板3连成一体，制动板3固定安装在电机端盖上，花键套通过键与传动轴相连，带摩擦片的铝盘与花键套通过花键啮合。当线圈7断电时，在弹簧力的作用下，制动盘4与衔铁5、制动板3产生摩擦力，通过花键套传给传动轴，使轴制动。当线圈通电后，在电磁力作用下，衔铁5被吸向磁轭8，使制动盘4松开，传动轴制动解除。
安装前应将摩擦副表面油污、杂物清除干净。工作一段时间后，由于摩擦材料的磨损使制动器工作气隙过大，应及时调整好气隙以免影响正常工作。
四、功能简介
TQWZ3系列电磁失电制动器为通电脱离（释放），断电弹簧制动的摩擦式制动器。它主要于伺服电机配套成叉车驱动系统。应用于电瓶叉车、堆高车中，及在断电时（防险）制动等场合。
这种制动器具有结构紧凑、安装方便、适应性广、噪声低、工作频率高、动作灵敏、制动可靠等优点，是一种理想的自动化执行元件。主要应用于小型电动叉车驱动轮制动用，
特别适合“小金刚”电动叉车，安装于驱动轮总成之中，对驱动轮的轴进行制动，从而达到对电动叉车的驻车和紧急制动，让使用者更省力，更安全，更高效！

主要特点：
减速制动用，刹车声音小
小体积实现大扭矩，扭矩范围可达 6/8/16/30/60 (N.m)
使用寿命长，使用进口的高耐磨摩擦片,持久耐用
满足高温环境下使用，制动器使用环境温度-10~+40(℃)
大转角设计，大转角的转向设计,操作更加灵活
封闭式设计,满足不同行业要求，定子采用封闭式设计,有效提高防护等级

性能参数：

产品型号	电机机座号	扭矩 (N.m)	线圈参数(20℃时)				绝缘等级	ZUI高转速 (r/min)	吸引时间 (ms)	释放时间 电压 (ms)
			电压DC (V)	功率(W)	电流(A)	电阻(Ω)
TQWZ3-06C	56,63,71	4、6	24	21	0.87	27.4	F	2500	60	30
TQWZ3-08C	80	8、10、12	24	34	1.42	16.9	F	2500	80	40
TQWZ3-16C	90	16、20	24	30	1.25	19.2	F	2500	80	40
TQWZ3-30C	100	30、60	24	55	2.28	10.5	F	2000	190	80
TQWZ3-60C	112	60、80	24	55	2.28	10.5	F	2000	190	80

注：衔铁吸引时间及释放时间是指在直流侧控制时所测得的数值。

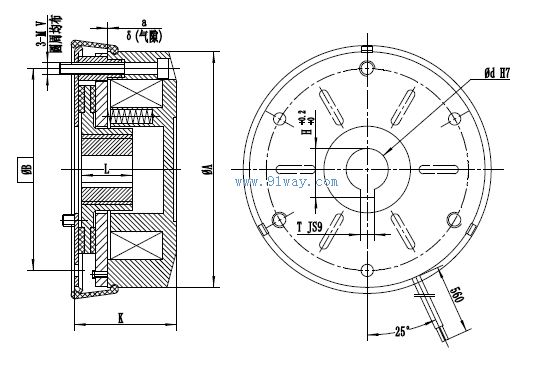

尺寸及简图：

机座号	A	B	L	V	K	a	T	H	d
TQWZ3-06C	84	72	18	3-M4	36.45	0.25	5	17.3	15
TQWZ3-08C	102	90	20	3-M5	43.75	0.25	5	16.3	14
TQWZ3-16C	130	112	20	3-M6	50.35	0.3	6	22.8	20
TQWZ3-30C	150	132	25	3-M6	56.4	0.3	6	22.8	20
TQWZ3-60C	165	145	30	3-M8	69.3	0.35	8	28.3	25

注：详细尺寸请见具体规格的图纸为准。
