DZ-10,DZ-15,DZ-16系列中间继电器产品详细说明：

1 用途

DZ-10,DZ-15,DZ-16系列中间继电器作为辅助继电器，用于各种保护线路中，以增加主保护继电器的触点数量或触点容量。

2 结构概述
本系列继电器为电磁式吸合式瞬时动作继电器。
"山"形导磁体由磁轭板与圆柱铁芯组成，其铁芯上装用线圈。平板衔铁借青铜薄弯板与磁轭板铰链。
动、静接触系统分别固定于衔铁与磁轭上。当加电压于线圈两端时，衔铁向吸合位置运动，同时改变触点的接触状态（如动合触点闭合）。除去电压后（或降低电压到返回电压），衔铁在拉力弹簧和接触片的反作用力下返回原始位置，同时触点恢复正常状态（如动断触点闭合）。
DZ-15型中间继电器具有两付动合和两付动断触点。
DZ-16型中间继电器具有三付动合和一付动断触点。
DZ-17型中间继电器具有四付动合触点。
继电器适用于板前或板后接线，继电器内部接线如图1所示：

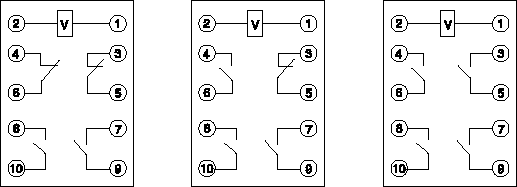

图1 DZ-10系列内部接线图

3 技术数据
3.1 额定电流：电流（V），220、110、48、24。
3.2 动作电流：不大于70%额定电压。
3.3 返回电压：不小于3%额定电压。
3.4 动作时间：不大于0.045s（在额定电压下）。
3.5 功率消耗：不大于7W（在额定电压下）。
3.6 线圈温升：环境温度为+40℃时，长期耐受110%额定电压，不超过65K。
3.7 触点容量：（见表1）。

负 荷	电压（V）		最大断开电流 （A）	长期接通电流 （A）
	DC	AC
无 感	220		1	5
	110		5
有感 T=5H 10-3s	220		0.5
	110		4
cos& =0.4		220	5
		110	10

3.8 介质强度：耐受交流50Hz，电压2kV历时1min试验。
3.9 重量：约0.9Kg。
3.10 DZ-10系列继电器的外形尺寸及安装开孔尺寸图见图2，图3。

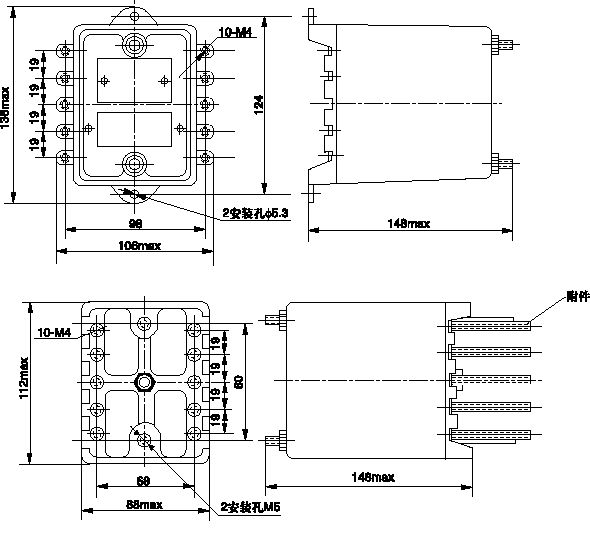

图2 DZ-10 系列外形尺寸图

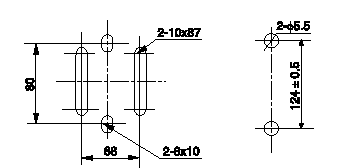

图3 DZ-10系列继电器板后接线开孔尺寸

3.11 线圈阻值(见表2)

15 DZ-16 17	电压线圈	直流电压	220V	110V	48V	24V	12V
		线圈电阻	9KV	2250V	435V	105V	31V

4 订货须知
订货时应注明
4.1 继电器的名称及型号。
4.2 额定电压。
4.3 接线方式：板前接线或板后接线。（如不注明，一律按板后接线供应）
