产品名称：

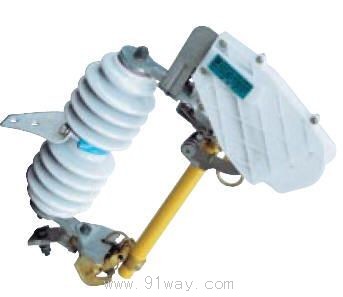

RW10-12FV系列户外高压跌落式熔断器-负荷开关装置组合

型号规格：

RW10-12FV RW10-12F RHW10-12FIV

放大图片

产品类别：

常规产品 -- 高压电器 -- 跌落式熔断器

参考价格：

厂价直销

产品品牌：

上瓷

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RW10-12FV系列户外高压跌落式熔断器-负荷开关装置组合产品详细说明：

RW10-12FV系列户外高压跌落式熔断器-负荷开关装置组合熔件采用逐级排气结构当开断枝小的故障电流时产生的引l 由下端排气口排出当开断大的短路电流时引刁冲开上端释压片实现上下端排气口同时排气以清足在同熔断器上能开断大小不同电流的要求
特殊设计的灭弧室和灭弧刀提供了合分负荷电流的可能其性能参数见表3

表3a

负荷电流A	100	130	5
合分次数	15	5	15

型号	额定电压	最高工作电压	额定电流		额定开断电流	备注
	kV		熔断器	配用熔丝
RW10-12F/100	12	12	100	6~100	6.3	图9
RW10-12FⅠ/100						图10
RHW10-12FIV/100						图11
RW10-12FⅠ/200	12	12	200	75~200	12.5	图12
RW10-12F/200						图13
RHW10-12FIV/200

RW10-12FV系列户外高压跌落式熔断器-负荷开关装置组合外形安装尺寸

RW10-12FV系列户外高压跌落式熔断器-负荷开关装置组合

RW10-12FV系列户外高压跌落式熔断器-负荷开关装置组合（示意图）
