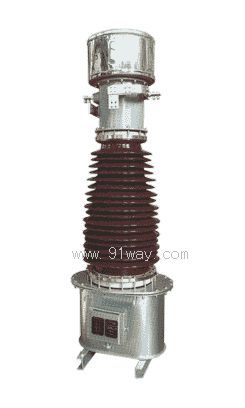

产品名称: LCWB6-110(W2),LCWB6-110GYW2系列电流互感器
型号规格: LCWB6-110(W2),LCWB6-110GYW2系列电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 110KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LCWB6-110(W2),LCWB6-110GYW2系列电流互感器产品详细说明:
LCWB6-110(W2),LCWB6-110GYW2系列电流互感器为油箱瓷套式电容型绝缘U字型结构。一次线圈采用传统的U字型结构,具有良好的游离特性及热击穿稳定性。
电容型结构由于电平的调节作用,电压分布比较均匀。

LCWB6-110(W2),LCWB6-110GYW2系列电流互感器主要技术数据:

1、额定一次电流:2×50、2×75、2×100、2×150、2×200、2×300、2×400、2×500、2×600(2×300)、2×750(2×400)和2×1000(2×500)A之一。
2、额定二次电流:5A或1A。
3、额定频率:50Hz。
4、准确级组合:p/p/p0.5级。
5、额定输出。
5.1 额定电流为2×50—2×1000/5A者,0.5级和P级的额定输出:50VA。
5.2 额定电流为2×50—2×1000/1A者,0.5级和P级的额定输出:30VA。
5.3 额定电流为2×600、2×750和2×1000/5A者,0.5级绕组抽头(相应电流比为2×300、2×400和2×500/1A)的额定输出:20VA。
6、0.5级的仪表保安系数(Fs):Fs≤20。
7、P级10%倍数为15倍。
8、额定1秒热稳定电流级动稳定电流不小于下表规定数值。

LCWB6-110(W2),LCWB6-110GYW2系列电流互感器

额定一次电流(A)
50-100
75-150
100-200
150-300
200-400
300-600
额定短时热电流(KA)
5.3-10.6
7.9-15.8
10.5-21
15.8-31.5
21-42
31.5-45
动稳定电流(KA)
13-26
20-40
27-54
40-80
54-108
80-115

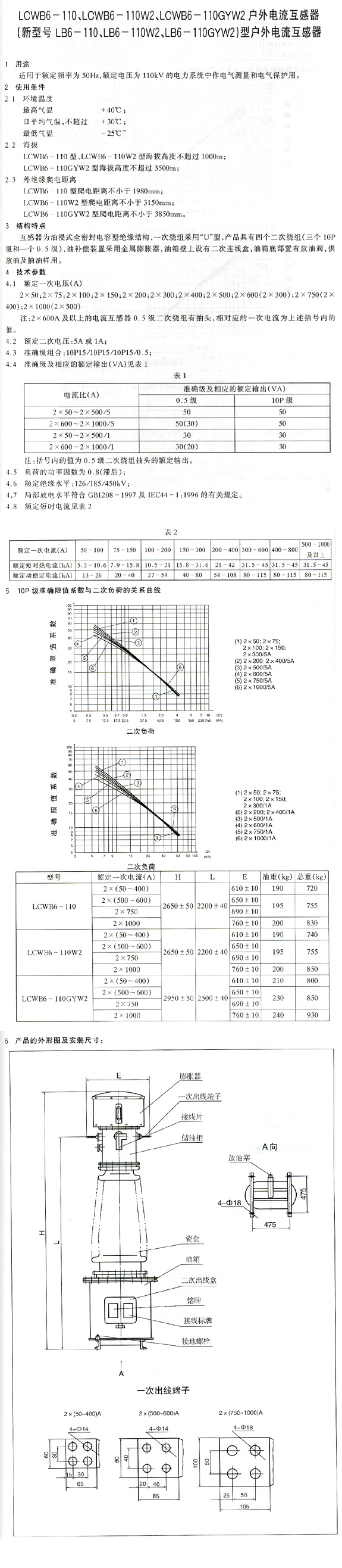

LCWB6-110(W2),LCWB6-110GYW2系列电流互感器技术参数及安装尺寸

LCWB6-110(W2),LCWB6-110GYW2系列电流互感器
