产品名称： |
JDQXF1-110W2(3)系列户外干式SF6电磁式电压互感器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 高压电器
-- 35KV以上互感器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
三爱 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
JDQXF1-110W2(3)系列户外干式SF6电磁式电压互感器主要技术参数： |
| |
JDQXF-110/220-W2型六氟化硫电压互感器
概述
本型电压互感器为SF6气体绝缘互感器，适用于额定频率50Hz或60Hz，额定电压110kV的电力系统中，作电能计量、电压监控和继电保护
用。本产品符合IEC60044-2：1997及GB1207-1997《电压互感器》标准。
结构简介

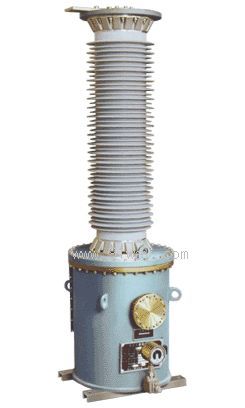

本型电压互感器为单相式，由一次出线端子、瓷套、壳体、SF6气体密度继电器组成(见附图)。一次出线端子和爆破片装在产品顶部，绕组
和屏敝体装在壳体内，密度继电器装在壳体上。
技术参数
|
设备最高电压
(kV) |
额定电压比
(kV) |
额定输出(VA) |
极限输出(VA) |
频率(Hz) |
海拔(m) |
总重(kg) |
|
0.2 |
0.5 |
3P |
|
126 |
110/ 3/0.1/ 3/0.1/ 3/0.1 |
75 |
100 |
300 |
2000 |
50或60 |
1000 |
500 |
|
110/ 3/0.1/ 3/0.1 |
100 |
150 |
300 | |
|
| |
|
| |

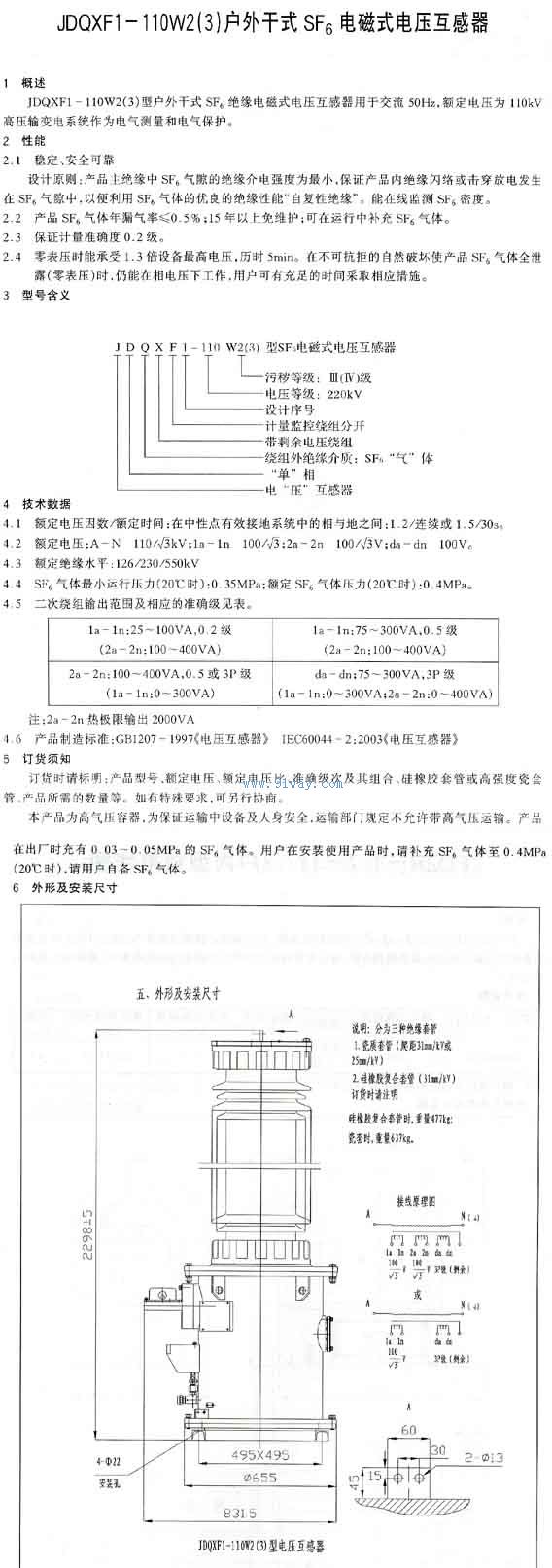

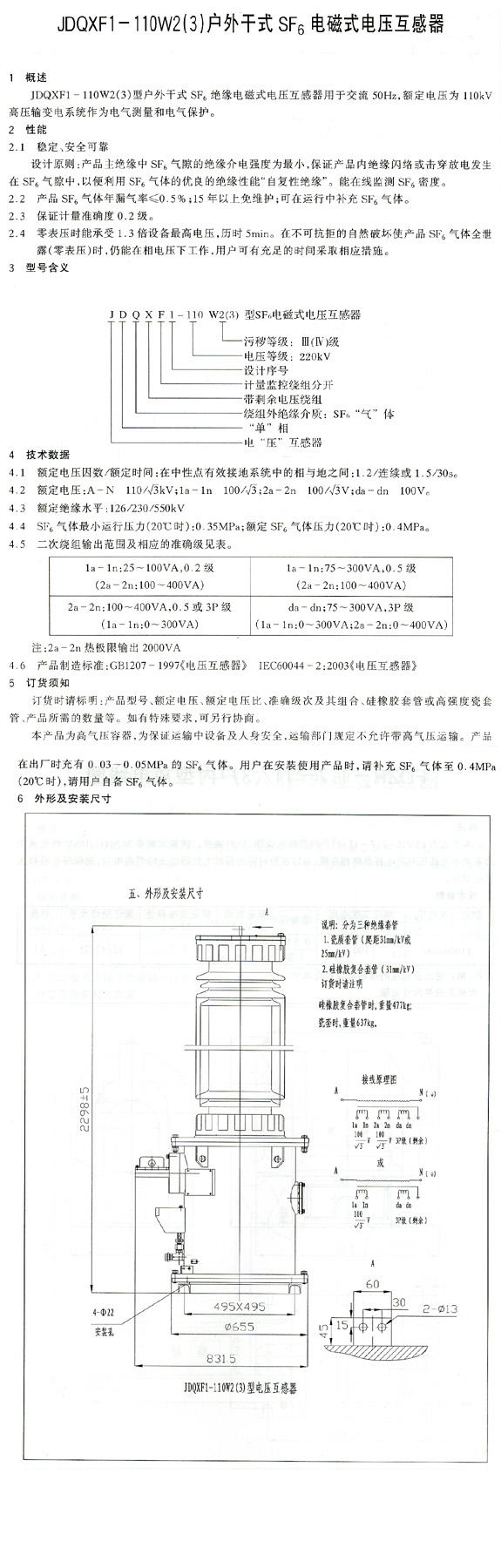

JDQXF1-110W2(3)系列户外干式SF6电磁式电压互感器(示意图)
|
