产品名称: QBZ-J系列矿用隔爆型自耦减压真空电磁起动器
型号规格: QBZ-J系列矿用隔爆型自耦减压真空电磁起动器
  放大图片 放大图片
产品类别: 常规产品 -- 特种电器 -- 防爆起动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
QBZ-J系列矿用隔爆型自耦减压真空电磁起动器产品详细说明:

适用范围与用途
QBZ-J系列矿用隔爆型自耦减压真空电磁起动器适用于具有爆炸性气体混合物(甲烷)和煤尘的煤矿 井下或工矿企业中,在交流50Hz,电压至660V的电力系统中,作为就地或远距离控制矿用隔爆型三相鼠笼型异步电动机的不频繁起动或停止之用,并可在被控电动机停电时换相,同时具有对电动机及有关电路进行过载、短路、断相、漏电闭锁和失压保护。本系列起动器特别适用于要求不频繁操作的较轻负荷的煤矿机械设备中,也适用于具有同类型爆炸性气体混合物的工矿企业中。

起动器按GB3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分:隔爆型“d”》、MT111-1998《矿用防爆型低压交流真空电磁起动器》等有关标准设计、制造。

QBZ-J系列矿用隔爆型自耦减压真空电磁起动器型号含义
QBZ-J系列矿用隔爆型自耦减压真空电磁起动器型号说明

结构概述
1、 起动器由隔爆外壳及装于壳内的自耦变压器、真空接触器、交流接触器、电动机综合保护器、数字式时间继电器、中间继电器、隔离转换开关、控制变压器等组成。
2、 起动器的隔爆外壳为圆筒形,具有凸出的底和盖,壳盖与壳身采用转盖止口结构。外壳上部有一接线箱为引进和引出电缆用,引入装置以压紧螺母或压紧法兰盘使橡胶密封圈压紧电缆以达到隔爆要求。起动器外壳盖与隔离换向开关手柄之间设有可靠的机械连锁装置,该装置保证当隔离换向开关闭合时不能打开盖;只有当按下停止按钮并转动手柄使之处于停止位置,并将闭锁杆退至壳法兰平面以下,本体正面元件均不带电时才能打开盖子,盖子打开后,隔离开关不能闭合。
3、 起动器采用了自耦变压器技术,从自耦变压器上抽出一个或几个抽头,以达到降低异步电动机起动时的端电压,避免了高起动转矩和起动电流峰值,使工作设备不受电动机起动过程中过大的转矩作用,减轻了被传送物体的机械应力,减少了工作设备和传动装置的磨损。

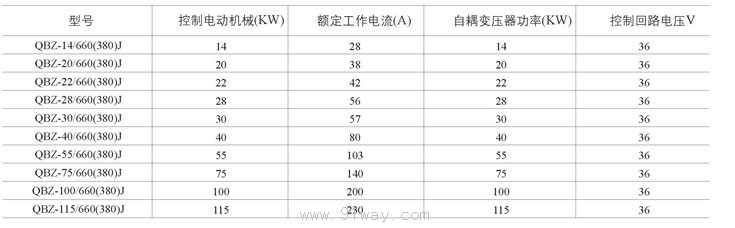

QBZ-J系列矿用隔爆型自耦减压真空电磁起动器技术参数

QBZ-J系列矿用隔爆型自耦减压真空电磁起动器技术参数

QBZ-J系列矿用隔爆型自耦减压真空电磁起动器
