产品简介：

（点击小图查看大图）

DZD5系列电磁制动器产品详细说明：

DZD5系列电磁制动器

规格	D1	D2	D3	D4	D5	D6	D7	L1	L2	L3	L4	J	B	M
5	63	46	35	35	37	72	80	22	37	25.5	11.5	3.5	1.7	15
10	80	60	42	42	44.5	90	100	24.5	44.5	28.5	16	4.3	1.7	20
20	100	76	52	52	55	112	125	28	53	33	20	5	2.2	25
40	125	95	62	62	65	137	150	31	61	37	24	5.5	2.2	30
80	160	120	80	80	83.5	175	190	35	73	42	31	6	2.7	38
160	200	158	100	100	103.5	215	230	41.5	86.5	50.5	36	7	2.7	45
320	260	210	125	125	129	276	292	48	102	59	43	8	3.2	54
1000	400	315	200	200	205	420	440	69.5	145.5	85.5	60	13	3.2	76

规格	V1	V2	V3	Y	X	K	E	T	t	d	h	e	δ
5	3.1	7	5	5	2.5	3	26	6	M4	12/15	13.8/17.3	4/5	0.2
10	4.1	9	7	6	2.5	3	31	8	M5	15/20	17.3/22.8	5/6	0.2
20	5.2	10.5	8	7	2.5	3	41	10	M5	20/25	22.8/28.3	6/8	0.2
40	6.2	12	10	7	2.5	4	49	12	M6	25/30	28.3/33.3	8/8	0.3
80	8.2	15	12	9	3	5	65	15	M8	30/40	33.3/43.3	8/12	0.3
160	10.3	18	15	9	4	5	83	18	M8	40/50	43.3/53.8	12/14	0.5
320	12.4	22	18	11	4.5	8	105	22	M10	50/60	53.8/64.4	14/18	0.5
1000	16.5	28	24	13	6	10	130	30	M12	70/80	74.9/85.4	20/22	0.7

a.基型衔铁微型单片电磁离合器性能参数

b.A型衔铁微型单片电磁离合器性能参数

c.B 型衔铁微型单片电磁离合器性能参数

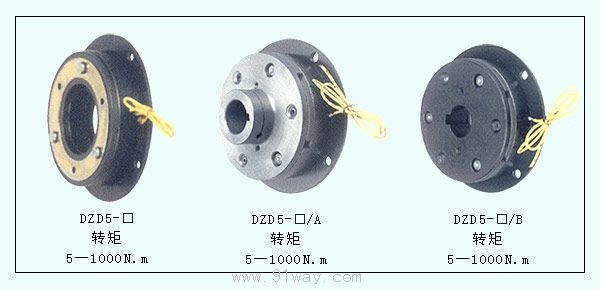

DZD5系列电磁制动器

DZD5系列电磁制动器

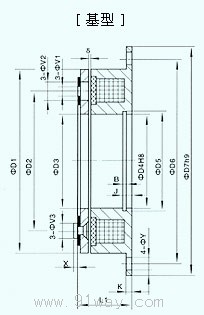

DZD5系列电磁制动器（示意图）
