JDQX□-126气体绝缘电磁式电压互感器产品详细说明：

产品型号：JDQX□-126

产品特点：JDQX□-126气体绝缘电磁式电压互感器是户外独立式气体绝缘电磁式电压互感器。该产品满足国标GB1208及IEC185标准。产品的绝缘套管客户可以悬着高强度瓷套或硅胶玻璃钢套管。

技术参数：
额定一次电压：100/√3KV
额定频率：50～60Hz
额定绝缘水平：126/230/550KV
局部放电水平：＜5pC
外绝缘爬电距离： 3150mm（可以根据客户的需要进行设计）
外绝缘弧闪距离： 1000mm（可以根据客户的需要进行设计）
爬电距离/弧闪距离： 3.15
绝缘介质：SF6
额定气体压力：0.4Mpa
最底气体运行压力：0.35Mpa
零表压时，一次绕组工频耐压：110KV、5min
气体年漏气率：＜1%
气体含水量：＜150ppm
准确级次组合：

绕组类别	额定电压比（KV）	准确级组合	额定输出容量组合（VA）	二次绕组热极限输出（VA）
三绕组	110/√3∶0.1/√3∶0.1	0.2∶3P	根据客户确定	2000
		0.5∶3P		2000
四绕组	110/√3∶0.1/√3∶0.1√3∶0.1	0.2∶3P∶3P	根据客户确定	2000
		0.5∶3P∶3P		2000
		0.2∶0.2∶3P		2000
		0.2∶0.5∶3P		2000
		0.5∶0.5∶3P		2000

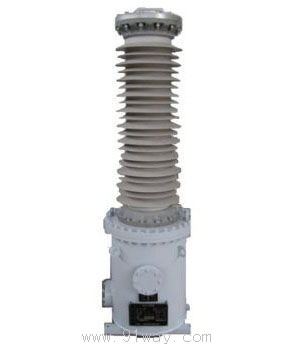

JDQX□-126气体绝缘电磁式电压互感器
