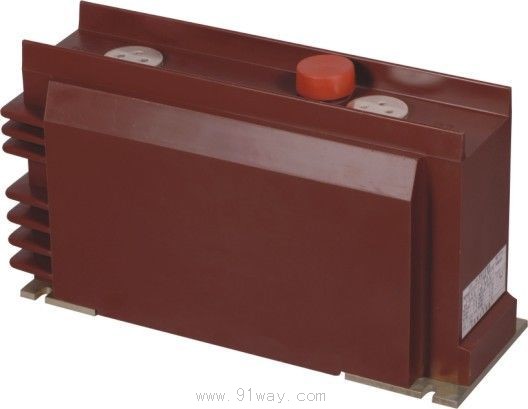

产品名称: JLDZ-10R系列组合互感器
型号规格: JLDZ-10R系列组合互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 组合式互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JLDZ-10R系列组合互感器产品详细说明:
一、 概述
JLDZ-10R型组合式互感器为环氧树脂浇注绝缘的全封闭式结构,适用于户内50Hz~60Hz、额定电压为6 kV、10 kV及以下电力系统中作电流、电压、电能测量和继电保护用。

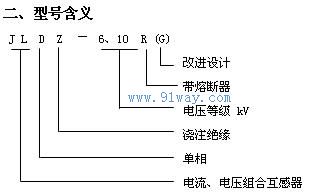

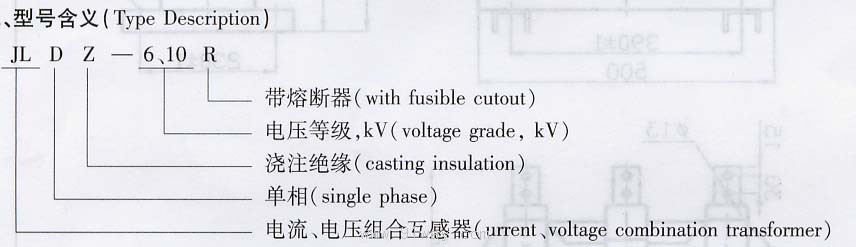

JLDZ-10R系列组合互感器型号说明
三、结构简介
JLDZ-10R系列组合互感器具有体积小、外形美观、绝缘性能优良等特点,且在电压互感器一次绕组与电流一次绕组连接部分加有高压熔断器,具有自身保护等特点。

四、技术参数
1、电流部分

额定电流比
(A)
准确级组合
额定输出
(VA)
额定短时热电流(kA)
额定动稳定电流(kA)
额定绝缘水平(kV)
10-200/5
0.2S
0.2
0.5S
0.5
0.2S/0.5
10
10
10
15
10/15
100I1n
250I1n
12/42/75
300/5
30
75
400-1000/5
63
130

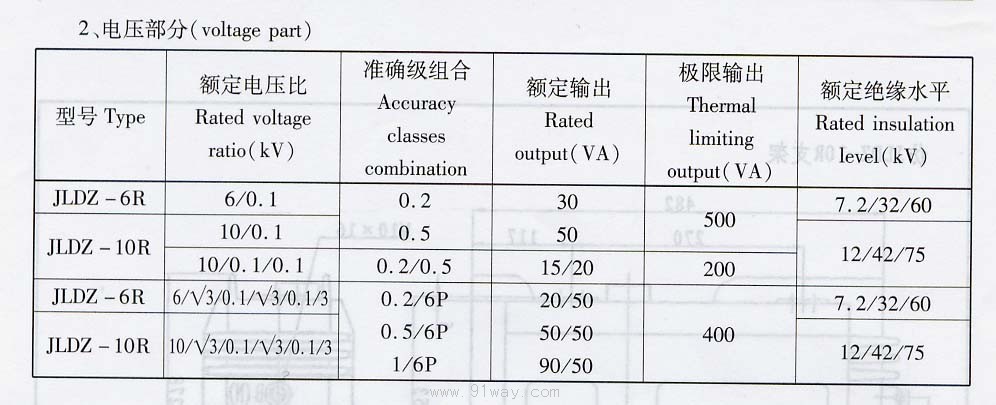

2、电压部分

型号
额定电压比
 (kV)
准确级组合
额定输出
 (VA)
极限输出
 (VA)
额定绝缘水平
(kV)
JLDZ-6R(G)
6/0.1
0.2
0.5
30
50
500
7.2/32/60
JLDZ-10R(G)
10/0.1
12/42/75
10/0.1/0.1
0.2/0.5
15/20
200
JLDZ-6R(G)
6/√3/0.1/√3/0.1/3
0.2/6P
0.5/6P
1/6P
20/50
50/50
90/50
400
7.2/32/60
JLDZ-10R(G)
10/√3/0.1/√3/0.1/3
12/42/75


五、外形及安装尺寸

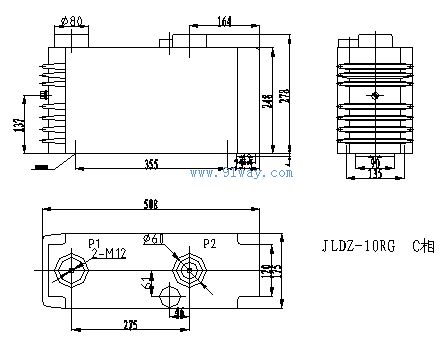

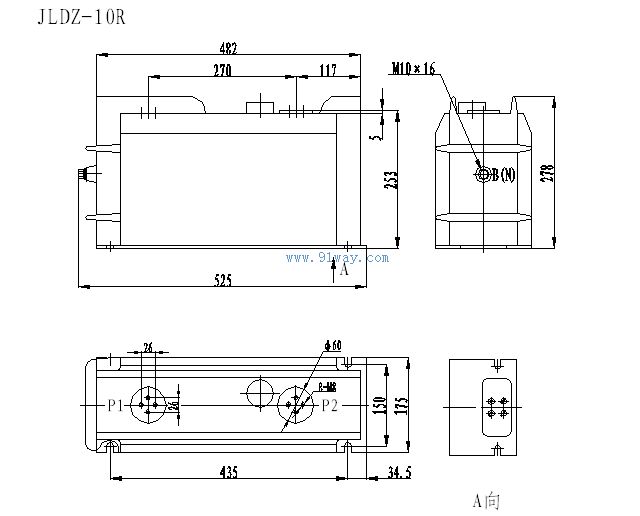

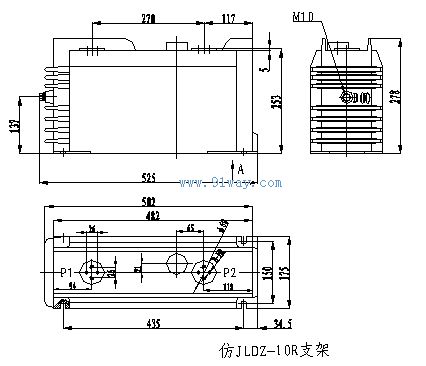

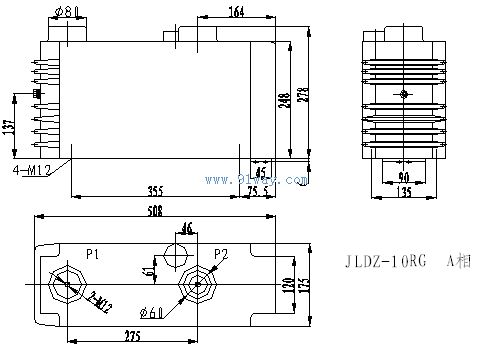

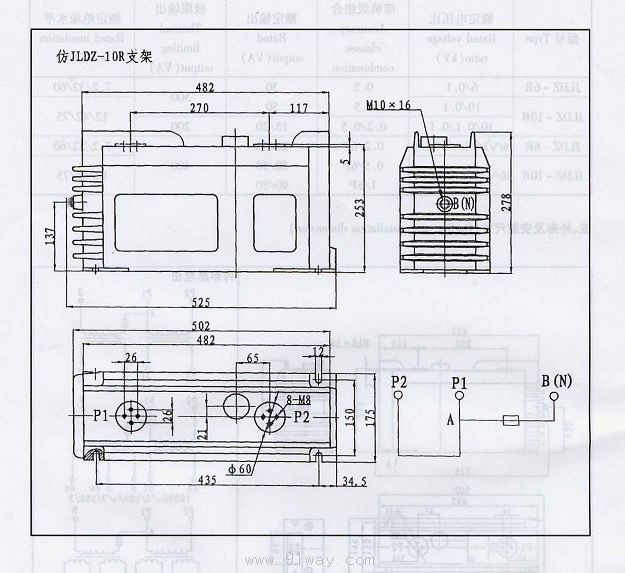

JLDZ-10R系列组合互感器外形及安装尺寸

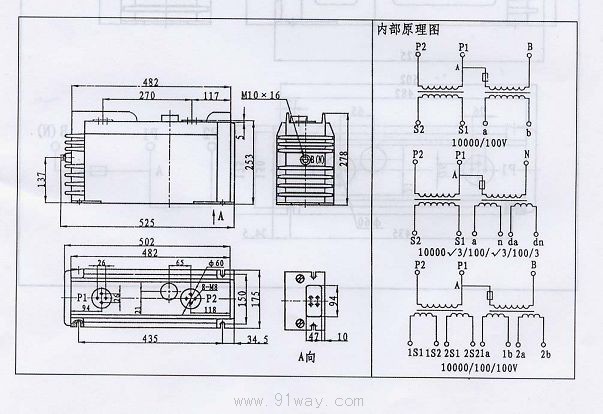

JLDZ-10R系列组合互感器外形尺寸1
JLDZ-10R系列组合互感器外形尺寸2
JLDZ-10R系列组合互感器外形尺寸3

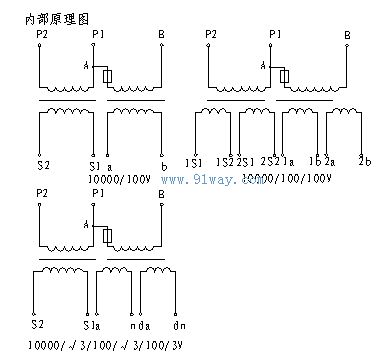

JLDZ-10R系列组合互感器接线图
JLDZ-10R系列组合互感器

JLDZ-10R系列组合互感器
