一、概述
随着信息网络的高速发展，系统内部电子设备的数量和规模在不断扩大，电子器件的集成程度越来越高，电子设备的耐过电压能力也相应降低。电子设备一旦受到浪涌过电压（雷电或开关操作引起）的袭击，遭遇破坏的几率也大大增加。低压系统用模块式电涌保护器，是防止此类破坏事故的首选产品。
二、用途及执行标准
LND系列配电系统电涌保护器，适用于交流220/380V低压TT、IT、TN-S、TN-C-S等配电系统，用于限制浪涌过电压对供电系统的影响，防止雷击等产生的电磁脉冲通过配电系统冲击用电设备。
本产品性能要求按GB18802-2002《低压配电系统的电涌保护器（SPD）》标准执行，对该标准中未明确规定的部分参数，参考国外IEC61643-1，UL1449，IEEE62.41标准进行修正。另外，GB50057《建筑物防雷设计规范》未对SPD的生产参数作出详细规定，无法将其作为指导SPD具体生产的标准文件执行，只作为参考规范使用。
三、使用条件
·海拔高度：2000m以下；
·环境温度：-40℃~+80℃；
·环境湿度：不高于90%；
·地震烈度：7度及以下；
·环境介质：无腐蚀性和爆炸性气体与尘埃。

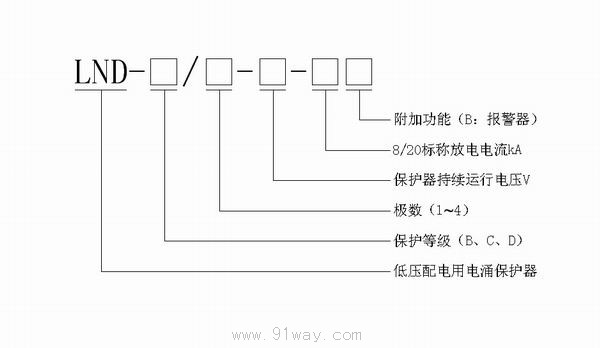

四、型号定义
五、常规产品典型技术参数表

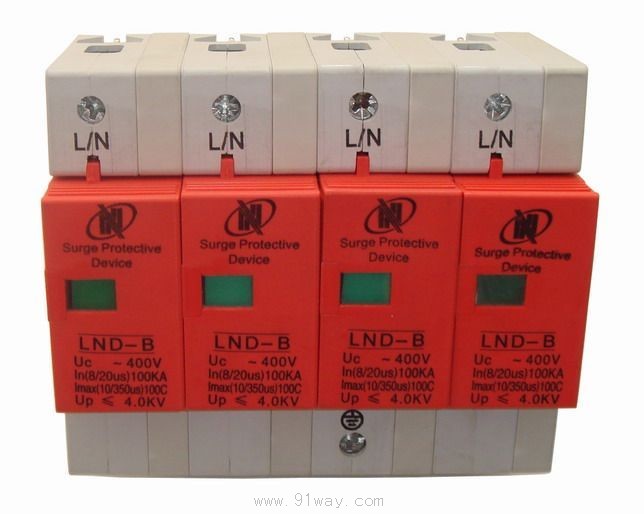

LND-B系列电涌保护器
|
额定电压V |
220/380 |
|
持续运行电压（单极）V |
385~420 |
|
极数 |
2~4 |
|
8/20标称放电电流kA |
40 |
60 |
80 |
100 |
|
8/20最大放电电流kA |
80 |
100 |
120 |
150 |
|
10/350冲击放电电流kA |
8 |
10 |
12 |
15 |
|
电量（As） |
2.0 |
2.5 |
3.75 |
5 |
|
电压保护水平（kV） |
2.0 |
2.0 |
2.5 |
3.0 |
|
响应时间（ns） |
<25 |
|
推荐连线线径（mm2） |
L、N16；PE25 |
|
推荐熔断器电流（A） |
63~100 |
|
单片宽度（mm） |
18 |
27 |
27 |
27 |
|
安装方式 |
35mm电气导轨 |
|
型号示例 |
LND-B/4-420-60 |
LND-C系列电涌保护器
|
额定电压V |
110 |
220/380 |
|
持续运行电压（单极）V |
140~270 |
320~420 |
|
极数 |
1~2 |
2~4 |
|
8/20标称放电电流kA |
20 |
15 |
20 |
30 |
|
8/20最大放电电流kA |
40 |
30 |
40 |
60 |
|
电压保护水平（kV） |
0.8 |
1.5~2.0 |
1.5~2.0 |
1.5~2.0 |
|
响应时间（ns） |
<25 |
|
推荐连线线径（mm2） |
L、N16；PE25 |
|
推荐熔断器电流（A） |
32 |
|
单片宽度（mm） |
18 |
18 |
18 |
18 |
|
安装方式 |
35mm电气导轨 |
|
型号示例 |
LND-C/4-420-20 |
LND-D系列电涌保护器
|
额定电压V |
220/380 |
|
持续运行电压（单极）V |
320 |
|
极数 |
1~2 |
|
8/20标称放电电流kA |
5 |
10 |
|
8/20最大放电电流kA |
10 |
20 |
|
电压保护水平（kV） |
1.0 |
1.0 |
|
响应时间（ns） |
<25 |
|
推荐连线线径（mm2） |
L、N6；PE10 |
|
单片宽度（mm） |
18 |
18 |
|
安装方式 |
35mm电气导轨 |
|
型号示例 |
LND-D/2-320-5 | |
