关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
LW26系列万能转换开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 转换开关 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
LW26系列万能转换开关主要技术参数： |
| |
用途
LW26系列万能转换开关可作为电路控制开关、测试设备开关、电动机控制开关和主令控制开关，及电焊机用转换开关等。
符合标准GB 14048.3，GB 14048.5及 IEC 60947-3、 IEC 60947-5-1。
其中LW26-10、LW26-20、LW26-25三种开关具有护指功能。
1) 定位型；2) 自复型；3) 定位自复型。
定位型有1～12节(63 A 及以上仅有8节)、自复型有1～3节、直接控制电动机用有1～6节。
产品型号及其含义

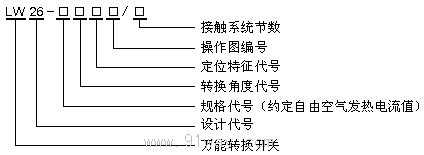

主令控制用转换开关的型号及其含义
注：转换角度代号为30°(3),45°(4),60°(6),90°(9),30°自复60°定位（36），30°自复90°定位（39）

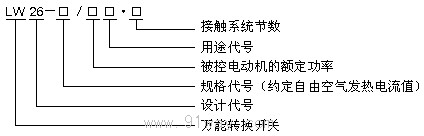

直接控制电动机用转换开关的型号及其含义
注1：用途代号：Q-直接起动 N-可逆转换 S-双速电动机变速 SN-双速电动机变速，可逆。
注2：直接控制电动机用转换开关一般采用60°转换，代号SN时采用45°转换。
主电路用转换开关的型号及其含义
注：主电路用转换开关一般采用60°转换。

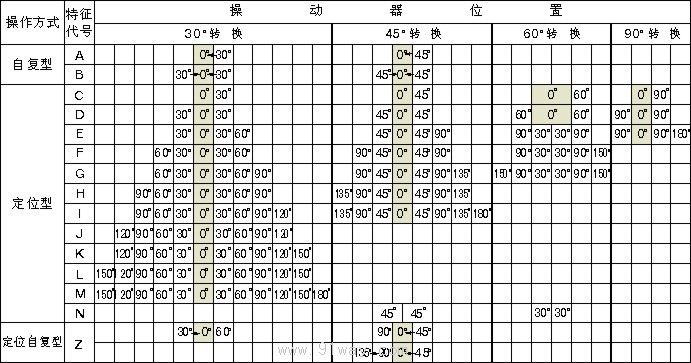

操动方式与操动位置组合如下：

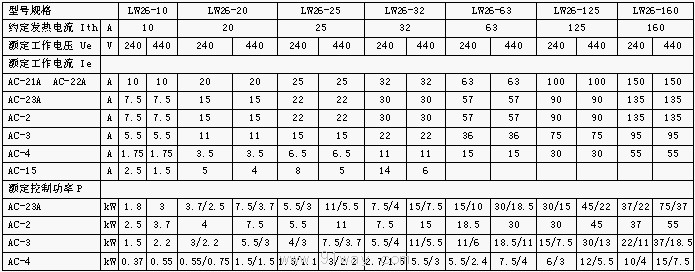

主要技术参数

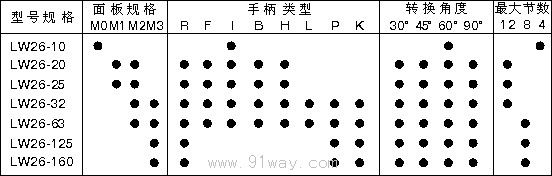

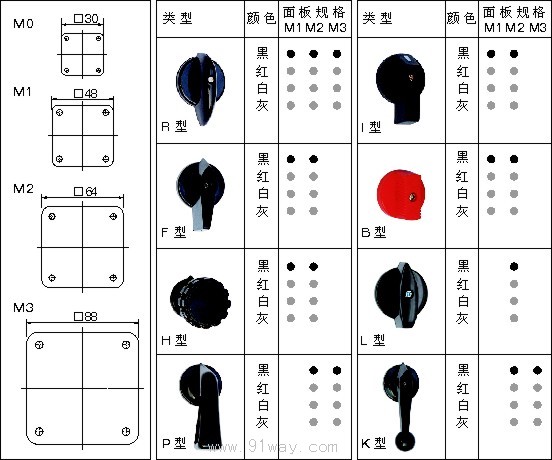

面板规格
注：●为标准颜色 ●为可选颜色下同
手柄类型

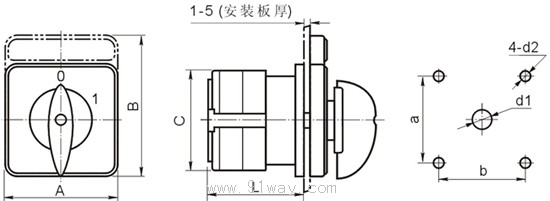

规格与尺寸
|
型号规格 |
面板规格 |
外型尺寸（mm） |
安装尺寸(mm) |
|
A |
B |
C |
L |
a |
b |
d1 |
d2 |
|
LW26-10 |
M0方形 |
30 |
30 |
28 |
26.5+12n |
|
φ8 |
φ3.2 |
|
LW26-20 |
M1方形 |
48 |
48 |
43 |
22+9.6n |
36 |
36 |
φ8.5 |
φ4.5 |
|
LW26-25 |
M1矩形 |
48 |
60 |
43 |
22+9.6n |
36 |
36 |
φ8.5 |
φ4.5 |
|
M2方形 |
64 |
64 |
43 |
25+9.6n |
48 |
48 |
φ10 |
φ4.5 |
|
M2矩形 |
64 |
80 |
43 |
25+9.6n |
48 |
48 |
φ10 |
φ4.5 |
|
M1方形 |
48 |
48 |
45.2 |
23+12.8n |
36 |
36 |
φ8.5 |
φ4.5 |
|
LW26-32 |
M1矩形 |
48 |
60 |
45.2 |
23+12.8n |
36 |
36 |
φ8.5 |
φ4.5 |
|
M2方形 |
64 |
64 |
45.2 |
26.5+12.8n |
48 |
48 |
φ10 |
φ4.5 |
|
M2矩形 |
64 |
80 |
45.2 |
26.5+12.8n |
48 |
48 |
φ10 |
φ4.5 |
|
LW26-63 |
M2方形 |
64 |
64 |
58 |
29.2+12.8n |
48 |
48 |
φ10 |
φ4.5 |
|
M2矩形 |
64 |
80 |
58 |
29.2+12.8n |
48 |
48 |
φ10 |
φ4.5 |
|
M2方形 |
64 |
64 |
66 |
29.2+21.5n |
48 |
48 |
φ10 |
φ4.5 |
|
M2矩形 |
64 |
80 |
66 |
29.2+21.5n |
48 |
48 |
φ10 |
φ4.5 |
|
LW26-125 |
M3方形 |
88 |
88 |
66 |
29.2+21.5n |
68 |
68 |
φ10 |
φ4.5 |
|
M3矩形 |
88 |
107 |
66 |
29.2+21.5n |
68 |
68 |
φ10 |
φ4.5 |
|
M3方形 |
88 |
88 |
84 |
35+26.5n |
68 |
68 |
φ13 |
φ6 |
|
LW26-160 |
M3矩形 |
88 |
107 |
84 |
35+26.5n |
68 |
68 |
φ13 |
φ6 |
|
M3方形 |
88 |
88 |
88 |
35+32.5n |
68 |
68 |
φ13 |
φ6 |
|
M3矩形 |
88 |
107 |
88 |
35+32.5n |
68 |
68 |
φ13 |
φ6 |
注：n为接触系统节数，下同

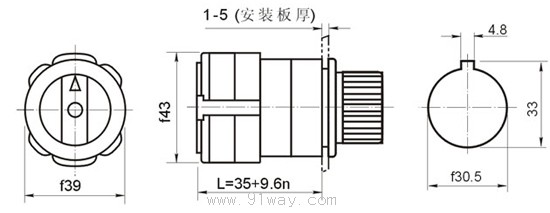

LW26-20单孔安装尺寸

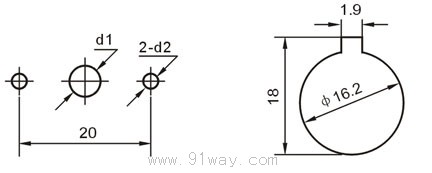

LW26-10 面板安装、单孔安装尺寸
 |
|
| |
|
| |

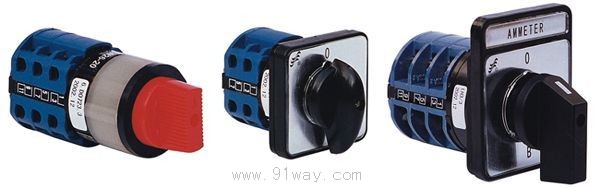

LW26系列万能转换开关(示意图)
|
