关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
LW30系列万能转换开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 转换开关 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
长江 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
LW30系列万能转换开关主要技术参数： |
| |
用途
LW30系列万能转换开关主要用于电气线路中，用作通风设备、空调和水泵系统的主开关，亦可直接控制小容量交流电动机。

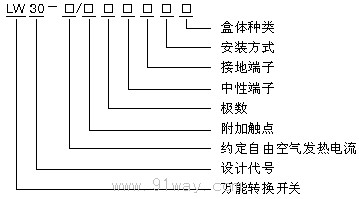

产品型号及其含义
辅助规格代号：
极数：3 三极

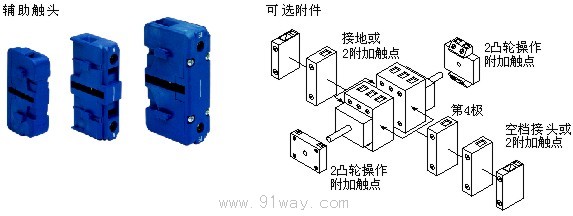

附加触点：0 不带，1 带侧面安装辅助触点
接地端子：0 不带，1 带接地端子
中性端子：0 不带，1 带中性端子
安装方式：1 带挂锁面板安装
2 面板安装
盒体种类：0 不带，1 带防护等级为IP65的热塑密封盒

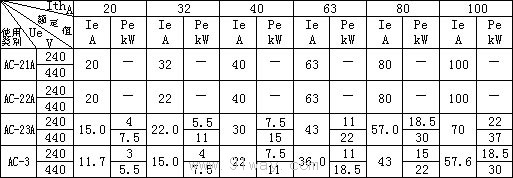

主要技术参数
外形尺寸和安装尺寸

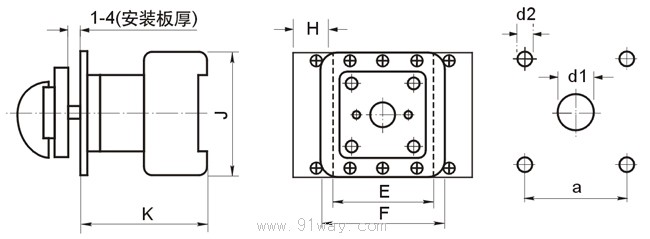

面板安装
|
|
|
型号规格 |
外型尺寸（mm） |
安装尺寸(mm) |
|
LW30-20/3
LW30-32/3
LW30-40/3
LW30-63/3
LW30-80/3
LW30-100/3 |
E |
F |
H |
J |
K |
a |
d1 |
d2 |
|
42 |
64 |
13.5 |
54 |
61 |
48 |
20 |
4.2 |
|
42 |
64 |
13.5 |
54 |
61 |
48 |
20 |
4.2 |
|
50 |
64 |
16 |
64 |
67 |
48 |
20 |
4.2 |
|
50 |
64 |
16 |
64 |
67 |
48 |
20 |
4.2 |
|
70 |
64 |
22.5 |
80 |
82 |
48 |
20 |
4.2 |
|
70 |
64 |
22.5 |
80 |
82 |
48 |
20 |
4.2 | | 外形尺寸和安装尺寸

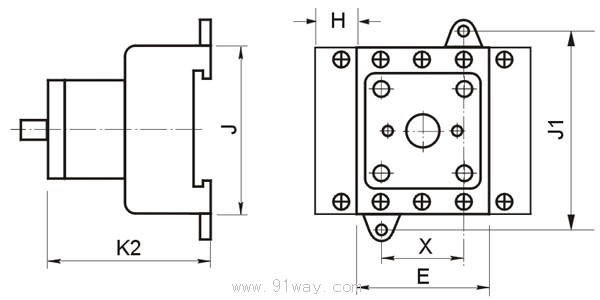

底座安装
底座安装附件
|
型号规格 |
外型尺寸（mm） |
安装尺寸(mm) |
|
|
E |
H |
J |
K1 |
K2 |
J1 |
X |
|
LW30-20/3 |
42 |
13.5 |
54 |
50 |
50 |
60 |
22 |
|
LW30-32/3 |
42 |
13.5 |
54 |
50 |
50 |
60 |
22 |
|
LW30-40/3 |
50 |
16 |
64 |
59 |
61 |
70 |
25 |
|
LW30-63/3 |
50 |
16 |
64 |
59 |
61 |
70 |
25 |
|
LW30-80/3 |
70 |
22.5 |
80 |
65 |
68 |
90 |
25 |
|
LW30-100/3 |
70 |
22.5 |
80 |
65 |
68 |
90 |
25 |

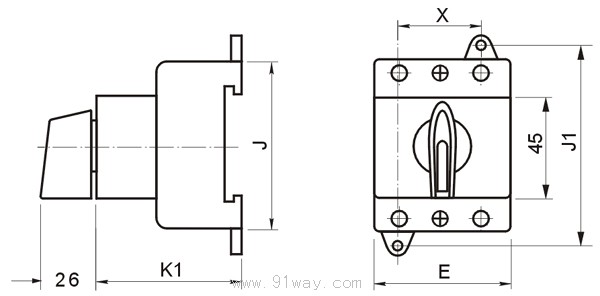

带门锁的底座安装
|
型号规格 |
尺寸（mm） |
|
D1 |
K |
Lmin |
Lmax |
|
LW30-20/3 |
22 |
50 |
32 |
118 |
|
LW30-32/3 |
22 |
50 |
32 |
118 |
|
LW30-40/3 |
22 |
61 |
32 |
118 |
|
LW30-63/3 |
22 |
61 |
32 |
118 |
|
LW30-80/3 |
22 |
68 |
32 |
118 |
|
LW30-100/3 |
22 |
68 |
32 |
118 |

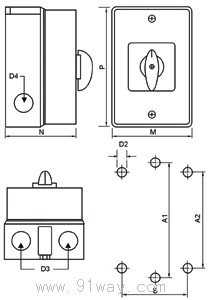

热塑密封盒
外形尺寸和安装尺寸
|
型号规格 |
外型尺寸（mm） |
安装尺寸(mm) |
|
D3 |
D4 |
M |
N |
P |
A1` |
A2 |
B |
D2 |
|
LW30-20/3 |
23 |
19 |
85 |
80 |
160 |
150 |
-- |
-- |
4.1 |
|
LW30-32/3 |
23 |
19 |
85 |
80 |
160 |
150 |
-- |
-- |
4.1 |
|
LW30-40/3 |
29 |
23 |
91 |
91 |
190 |
178 |
-- |
-- |
4.1 |
|
LW30-63/3 |
29 |
23 |
91 |
91 |
190 |
178 |
-- |
-- |
4.1 |
|
LW30-80/3 |
37.5 |
23 |
100 |
100 |
250 |
-- |
229 |
124 |
4.1 |
|
LW30-100/3 |
37.5 |
23 |
100 |
100 |
250 |
-- |
229 |
124 |
4.1 |
定购方法
在定购LW30开关时，需以下的数据：
1 开关额定值：如LW30-20；
2 辅助规格，依次填写。
1）极数：如3：
2）带否附加触点：如0不带，1带；
3）带否中性端子：如0不带，1带；
4）带否接地端子：如0不带，1带；
5）安装方式：如1（带挂锁面板安装）；
2（面板安装）；
3（带门互锁底板安装）；
4（带挂锁把手/门互锁底座安装）；
6）盒体种类：如0（不带）；1（带盒体）。
3 除了上述1.2型号规格外，附加了以下代号利于选用定购：
1）面板规格代号：1代表面板安装；2代表f22.5孔安装； 3代表f25孔安装；4代表f30.5孔安装。
2）面板是否带密封：0不带；1带
3）面板底色：1代表暗银底；2代表黄色底，3代表指定色。
4）刻字代表数字：2代表字母；3代表文字；4代表特殊标记；
5）在第4位附加代号中注明手柄代号：如R或I或K，若不注时按常用R型提供。
4 除了上述1.2.3以外，有特殊要求，请与我们联系。
例1：40A/3极带附加触点，不带中性端子，
带接地端子，面板安装，不带开关盒。
表示为：LW30-40/310120
例2：32A/3极带门互锁底座安装。
表示为：LW30-32/300030
例3：40A/3极带附加触点，不带中性端子，
带接地端子，面板 安装，不带开关盒，面板安装，密封轴，黄色底，汉字，K型手柄。
表示为：LW30-40/310120.1123K |
|
| |
|
| |

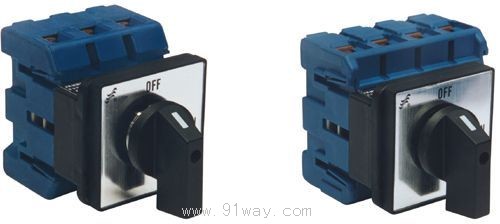

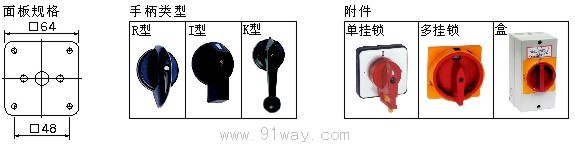

LW30系列万能转换开关(示意图)
|
