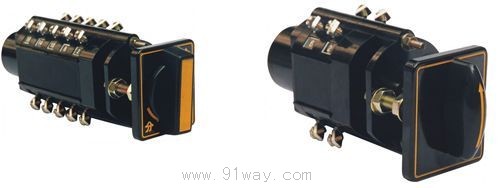

LW2D系列万能转换开关产品详细说明：

用途
LW2D万能转换开关适用于电路中作为转换各种控制线路，也可作为各种电气测量仪表及伺服电动机的转换之用

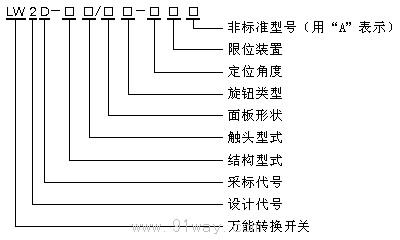

产品型号及其含义

　
限位装置：X表示有限信装置，无限信装置定位不表示
定位角度：8表示45o 定位，90o 定位不表示
旋钮类型：1带指示灯型，4定位型，6自复型，7钥匙型，8定位自复型
面板类型：F表示方形，O表示圆形
触头型式：有关1、1a、2、4、5、6、6a、7、8、10、20、40型，可任意组合
结构型式：定位型不表示，W自复型，Z定位自复型，Y手柄带指示灯定位型，
　　　　　　YZ手柄带指示灯定位自复型，H带可取出钥匙手柄定位型
分类
1 按操作方式分
　1) 定位型、
　2) 自复型
　3) 定位自复型

2 按接触系统分
　1) 有1-8节，共8种

3 按操作角度分
　1）有45o和90o两种

LW2D系列万能转换开关主要技术参数

约定发热电流lth	A	10
额定工作电压Ue	V	240	250
额定工作电流le
AC-15双断点	A	2
AC-15单断点	A	1
DC-13双断点	A		1.1
DC-13单断点	A		0.5

机械寿命和电寿命
　　机械寿命：0.03×106次，操作频率为 120 次/小时。
　　电寿命：AC-15 时为0.01×106次，操作频率为 300 次/小时。
　　　　　　DC-13时为 0.01×106次，操作频率为 300次/小时。


外形尺寸和安装尺寸

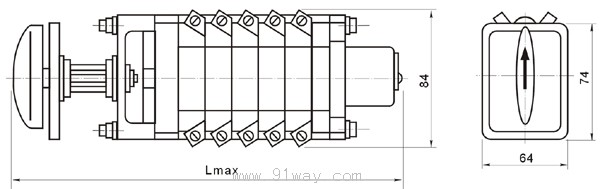

外形尺寸


自复型：Lmax=130+18n （n为接触系统节数）
其它型：lmax=141+18n（n为接触系统节数）

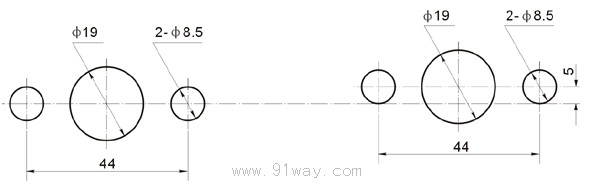

安装尺寸
