关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
LW6D系列万能转换开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 转换开关 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
LW6D系列万能转换开关主要技术参数： |
| |
用途
LW6D万能转换开关适用于机床控制电路中，实现各种线路的控制和转换，也可用于其它场合控制线路的转换
产品型号及其含义
分类
1 按触头座分
|
型号 |
触头座数 |
触头对数 |
排列形式 |
|
LW6D-1 |
1 |
3 |
单列
|
|
LW6D-2 |
2 |
6 |
|
LW6D-3 |
3 |
9 |
|
LW6D-4 |
4 |
12 |
|
LW6D-5 |
5 |
15 |
|
LW6D-6 |
6 |
18 |
|
LW6D-8 |
8 |
24 |
|
LW6D-10 |
10 |
30 |
2 按定位特征代号分
| 操作方式代号 |
操 动 器 位 置 |
|
A |
|
|
|
|
|
0° |
30° |
|
|
|
|
|
|
B |
|
|
|
|
30° |
0° |
30° |
|
|
|
|
|
|
C |
|
|
|
|
30° |
0° |
30° |
60° |
|
|
|
|
|
D |
|
|
|
60° |
30° |
0° |
30° |
60° |
|
|
|
|
|
E |
|
|
|
60° |
30° |
0° |
30° |
60° |
90° |
|
|
|
|
F |
|
|
90° |
60° |
30° |
0° |
30° |
60° |
90° |
|
|
|
|
G |
|
|
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
|
|
|
H |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
|
|
|
I |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
|
J |
150° |
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
|
K |
210° |
240° |
270° |
300° |
330° |
0° |
30° |
60° |
90° |
120° |
150° |
180° |
主要技术参数
|
约定发热电流lth |
A |
5 |
|
额定工作电压Ue |
V |
240 |
250 |
380 |
|
额定工作电流le |
|
|
|
|
|
AC-15 |
A |
1.50 |
|
0.95 |
|
DC-13 |
A |
|
0.55 |
|
机械寿命和电寿命
机械寿命：0.3×106次，操作频率为120 次/小时。
电寿命：AC-15时为0.1×106，操作频率为300次/小时。
DC-13时为0.1×106次，操作频率为300次/小时。

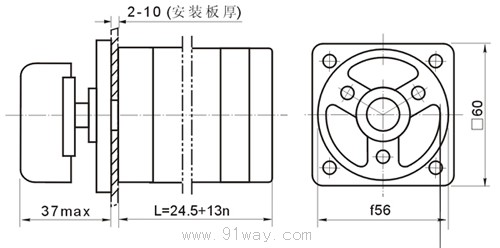

外形尺寸
注：为接触系统节数。

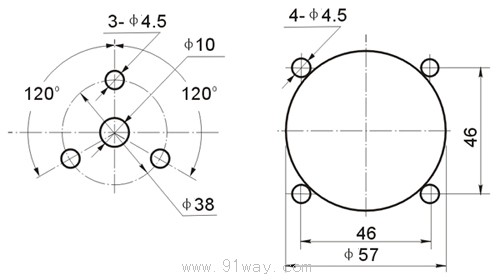

安装尺寸
可任选一个进行安装
|
|
| |
|
| |
LW6D系列万能转换开关(示意图)
|
